Fiat Punto Reparaturanleitung | Bremspedal aus- und einbauen
Fiat Punto Reparaturanleitung / Bremsanlage / Bremspedal aus- und einbauen
Fahrzeuge mit mechanischem getriebe
Ausbau

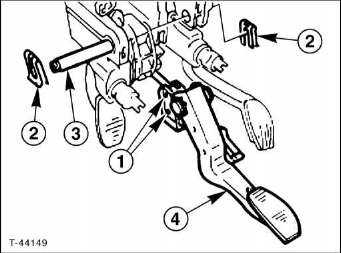

- Bremspedal - 4 - drücken und 2 sperrklammern - 1 - des bremskraftverstärker-druckstiftes aushängen.
- Druckstift vom bremspedal lösen.
- 2 Befestigungsklammern - 2 - entfernen und haltestift - 3 - ein stück herausziehen.
- Bremspedal - 4 - aus der pedaleinheit herausziehen.
Einbau
- Bremspedal in die pedaleinheit einsetzen.
- Haltestift in die pedaleinheit einschieben und mit 2 klammern sichern.
- Druckstift mit kraft am bremspedal einrasten und mit 2 sperrklammern sichern.
