Fiat Punto Reparaturanleitung | Abgasanlage

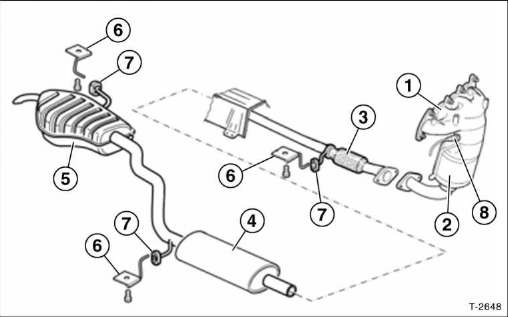

1,2-L-motor
Die motorabgase strömen durch den abgaskrümmer - 1 - in den geregelten katalysator -2- das flexrohr -3- gleicht vibrationen aus, die durch pulsierende abgasströme entstehen.
Der hintere teil der abgasanlage besteht aus dem mittelschalldämpfer - 4 - und dem hauptschalldämpfer - 5 - .
Sämtliche bauteile werden durch lager - 6 - und gummiringe - 7 - am aufbau befestigt. Wärmeschutzbleche halten die wärmeabstrahlungen vom aufbau fern.
Bei einer reparatur lassen sich sämtliche teile einzeln auswechseln.
- Abgaskrümmer
- Katalysator
- Flexrohr
- Mittelschalldämpfer
- Hauptschalldämpfer
- Halter
- Gummi-halteringe
- Lambdasonde

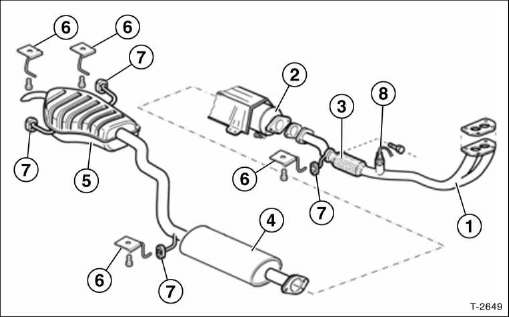

1,8-1-16V-motor
- Vorderes abgasrohr
- Katalysator
- Flexrohr
- Mittelschalldämpfer
- Hauptschalldämpfer
- Halter
- Gummi-halteringe
- Lambdasonde

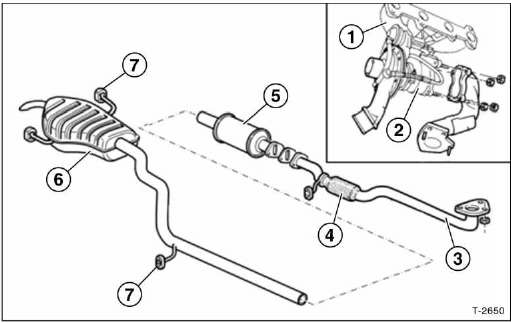

1,9-L-jtd-motor
- Abgaskrümmer
- Turbolader
- Vorderes abgasrohr
- Flexrohr
- Katalysator
- Hauptschalldämpfer
- Gummi-halteringe
- Katalysatorschäden vermeiden
- Funktion des katalysators
- Abgasturbolader
- Allgemeine hinweise für arbeiten an der abgasanlage
- Abgasanlage aus- und einbauen
- Abgasanlage auf dichtigkeit prüfen
