Fiat Punto Reparaturanleitung | Aktivkohlesystem sichtprüfen
Fiat Punto Reparaturanleitung / Wartung / Wartungsarbeiten / Motorölstand prüfen / Aktivkohlesystem sichtprüfen
Benzinmotor
Spezialwerkzeug und verschleißteile sind nicht erforderlich.
Sicherheitshinweis
Beim aufbocken des fahrzeugs besteht unfallgefahr! Deshalb vorher das kapitel "fahrzeug aufbocken" durchlesen.
- Stellung des rechten vorderrades zur radnabe mit farbe kennzeichnen. Dadurch kann das ausgewuchtete rad wieder in derselben position montiert werden. Radschrauben lösen, dabei muss das fahrzeug auf dem boden stehen. Fahrzeug vorn aufbocken und rechtes vorderrad abnehmen.
- Innenkotflügel vorn rechts ausbauen, siehe seite 240.

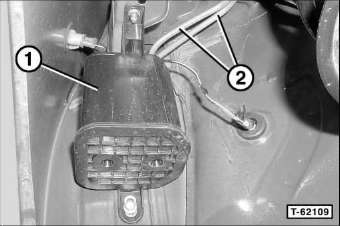

- Anschlüsse am aktivkohlebehälter - 1 - auf dichtheit sichtprüfen.
- Blaue kraftstoffleitungen - 2 - vom kraftstoff-einfüllstutzen zum aktivkohlebehälter und von dort zum ansaugkrümmer auf dichtheit sichtprüfen.
