Fiat Punto Betriebsanleitung | Bedeutung der symbole
An einigen bauteilen ihres fahrzeugs oder in ihrer nähe sind kleine farbige schilder angebracht, die durch symbole ihre aufmerksamkeit erwecken sollen und auf wichtige vorsichtsmaßnahmen hinweisen, die der benutzer gegenüber dem entsprechenden bauteil einhalten muss.

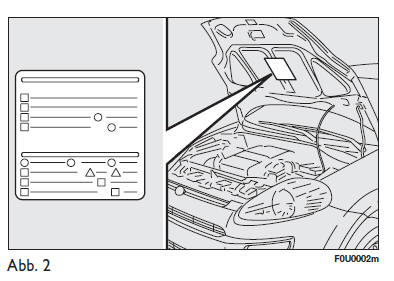

Ein alle symbole zusammenfassendes schild befindet sich unter der motorhaube - abb. 2.
