Fiat Punto Reparaturanleitung | Diesel-einspritzsystem

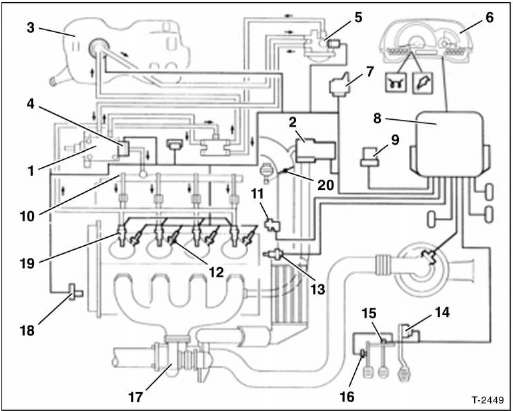

Diesel-einspritzsystem

  1. Hochdruckpumpe
  2. Agr-ventil agr = abgas-rückführung.
  3. Kraftstoffvorratsbehälter (tank)
  4. Druckregler
  5. Kraftstofffilter
  6. Kombiinstrument
  7. Vorglührelais
  8. Motor-steuergerät
  9. stromversorgungsrelais
  10. Common rail (kraftstoff- verteilerrohr)
  11. Drehzahl- und ot-sensor ot = oberer totpunkt des kolbens in zylinder 1.
  12. Glühkerzen
  13. Kühlmittel-temperatursensor
  14. Gaspedal-potentiometer
  15. Remspedalschalter
  16. Kupplungspedalschalter
  17. Turbolader
  18. Taktsensor
  19. Einspritzventile
  20. Drosselgehäuse
