Fiat Punto Reparaturanleitung / Innenausstattung / Kofferraumverkleidung aus- und einbauen / Kofferraum-seitenverkleidung
Ausbau
- Heckklappe öffnen.
- Hutablage ausbauen, siehe entsprechendes kapitel.
- Seitenverkleidung hinten ausbauen, siehe entsprechendes kapitel.

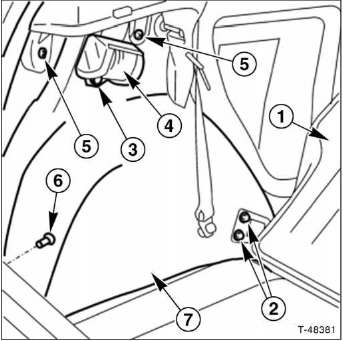

- 2 Schrauben - 5 - für lautsprecherkonsole herausdrehen.
- Rücksitzlehne - 1 - nach vorne klappen.
- 2 Schrauben - 2 - herausdrehen und rücksitzhalterung von der karosserie lösen.
- Schraube - 3 - herausdrehen und gurtaufroller hinten -4- abbauen.
- Clip - 6 - aus der karosserie herausziehen.
- Dichtband an der öffnung der heckklappe anheben und etwas vom heckklappenrahmen lösen.
- Verkleidung - 7 - von der seitenwand ablösen und aus dem kofferraum herausnehmen.
Einbau
- Seitenverkleidung an die seitenwand ansetzen und mit clip fixieren.
- Gurtaufroller mit schraube befestigen. Schraube für gurtaufroller mit 45 nm anziehen.
- Rücksitzhalterung mit 2 schrauben festschrauben.
- Seitenverkleidung hinten einbauen, siehe entsprechendes kapitel.
- 2 Schrauben für lautsprecherkonsole einschrauben.
- Hutablage einbauen, siehe entsprechendes kapitel.
- Dichtband so am heckklappenrahmen anbringen, dass die gummilippe über der seitenverkleidung geführt wird.
