Fiat Punto Reparaturanleitung | Lenkstockschalter aus- und einbauen
Im lenkstockschalter an der lenksäule sind folgende schaltfunktionen
vereint: abbiend-, fernlicht, blinker und scheibenwischer.
Ausbau

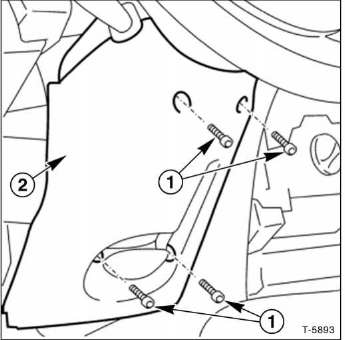

- 4 Schrauben - 1 - herausdrehen und untere verkleidung
- 2 - vom lenkstock abnehmen.
Achtung: unbedingt airbag-sicherheitshinweise beachten,
siehe seite 120.
- Lenkrad ausbauen, siehe seite 121.
Sicherheitshinweis:
beim lenkradausbau besteht unfallgefahr. Hinweise für
airbagausbau beachten.

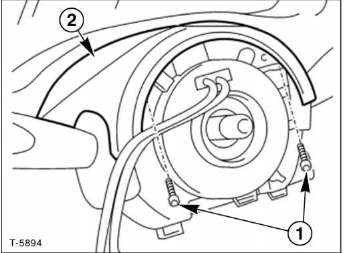

- 2 Schrauben - 1 - herausdrehen und obere verkleidung
- 2 - vom lenkstock abnehmen.

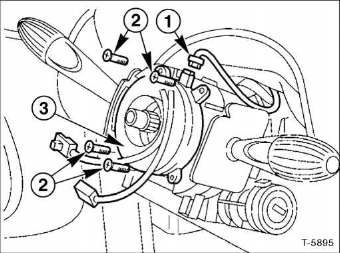

- Mehrfachstecker - 1 - an der kontaktspirale abziehen.
- 4 Schrauben - 2 - herausdrehen und kontaktspirale - 3 -
vorsichtig aus dem lenkstock herausnehmen. Achtung:
kontaktspirale nicht verdrehen.

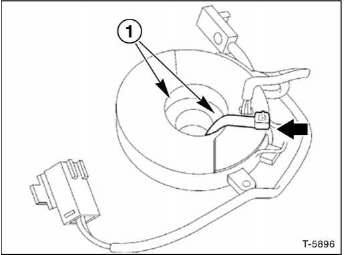

- Platten - 1 - der kontaktspirale mit kabelbinder -pfeil-
gegen verdrehen sichern.

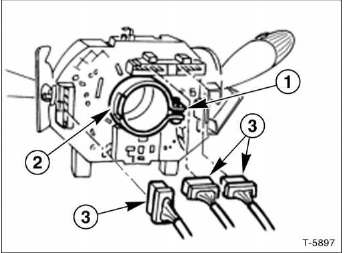

- Schraube - 1 - herausdrehen und sicherungsschelle - 2 -
an der rückseite des lenkstockschalters herausziehen.
- Lenkstockschalter nach hinten (in gegen-fahrtrichtung)
aus dem lenkstock herausziehen.
- Sämtliche stecker - 3 - an der rückseite des lenkstockschalters
abklemmen.
Einbau
- Sicherstellen, dass die räder in gerader position stehen.
- Sämtliche stecker am lenkstockschalter anklemmen und
lenkstockschalter über die lenksäule in den lenkstock
hineinschieben.
- Sicherungsschelle einsetzen und schraube festziehen.
- Kabelbinder um die kontaktspirale durchschneiden und
kontaktspirale vorsichtig in den lenkstock einsetzen.
- Kontaktspirale mit 4 schrauben befestigen.
- Mehrfachstecker an der kontaktspirale anklemmen.
- Obere lenkstock-verkleidung mit 2 schrauben sowie untere
mit 4 schrauben befestigen.
- Lenkrad einbauen, dabei sicherheitshinweise für airbag-
einheit beachten, siehe seite 121.
- Abdeckung des sicherungskastens einbauen.
- Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen,
diebstahlcode für das autoradio eingeben und
zeituhr einstellen.
- Schalter des lenkstocks auf funktion überprüfen.
