Fiat Punto Reparaturanleitung | Motordaten

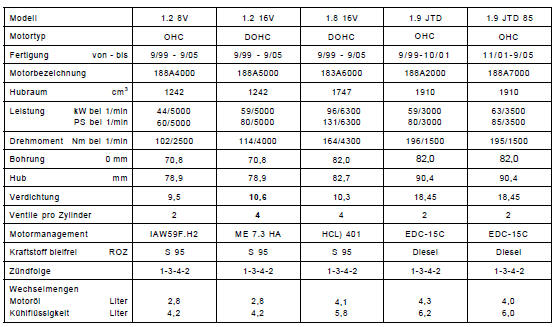

Motordaten

Ohc: over head camshaft = obenliegende nockenwelle

Dohc: double over head camshafts = zwei obenliegende nockenwellen

Iaw: integriertes zünd- und einspritzsystem von weber-marelli

Me: bosch-motronic

Hcl): hitachi-motormanagement

Edc: electronic diesel control = vollelektronisches diesel-motormanagement

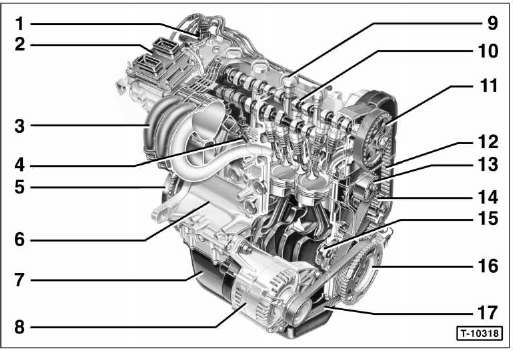

1,2-1-16V-benzinmotor

1,2-1-16V-benzinmotor

  1. Zündspulen-einheit
  2. Motor-steuergerät
  3. Ansaugrohr
  4. Einspritzventil
  5. Schwungrad
  6. Motorblock
  7. Ölwanne
  8. Generator (lichtmaschine)
  9. Zündkerzenstecker
  10. Auslass-nockenwelle
  11. Nockenwellenrad
  12. Zahnriemen
  13. Spannrolle
  14. Kühlmittelpumpe
  15. Ölpumpe
  16. Kurbelwellen-riemenscheibe
  17. Keilrippenriemen
