Ausbau
- Batterie und batteriehalterung ausbauen, siehe seite 60.

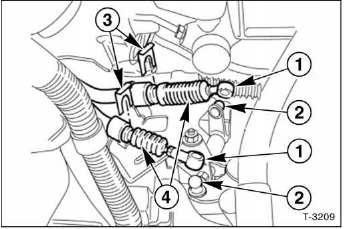

- Schalt- und wählzug - 1 - von den kugelköpfen - 2 - am getriebe abdrücken.
- Halteklammern - 3 - herausziehen und beide züge - 4 - vom haltebügel abnehmen.
Sicherheitshinweis
Beim aufbocken des fahrzeugs besteht unfallgefahr! Deshalb vorher das kapitel "fahrzeug aufbocken" durchlesen.
- Fahrzeug aufbocken.

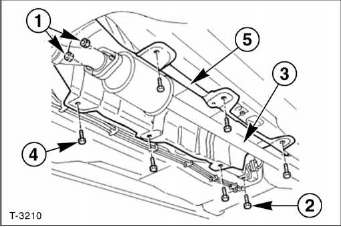

- Katalysator vom vorderen abgasrohr abschrauben -1 -.
- Mittleren halter abschrauben - 2 - und abgasanlage - 3 - etwas absenken und abstützen.
- Schrauben - 4 - herausdrehen und hitzeschutzblech -5- herausnehmen.

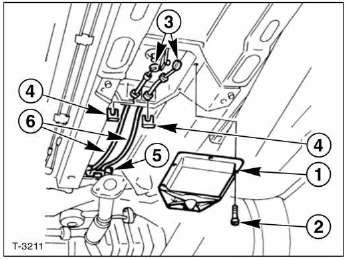

- Schutzdeckel - 1 - abschrauben - 2 - und abnehmen.
- Seilzüge - 3 - an den umlenkhebeln abdrücken.
- Halteklammern - 4 - abziehen.
- Rastklammer - 5 - abziehen.
- Beide seilzüge - 6 - herausnehmen.
Einbau
- Seilzüge einsetzen und mit rastklammer und 2 halteklammern befestigen.
- Seilzüge an den kugelköpfen der umlenkhebel aufdrücken.
- Schutzdeckel anschrauben.
- Hitzeschutzblech einsetzen und anschrauben.
- Abgasanlage einbauen, siehe seite 200.
- Seilzüge mit halteklammern am haltebügel befestigen und an den kugelköpfen der getriebeschalthebel aufdrücken.
- Batteriehalterung und batterie einbauen, siehe seite 60.
