Fiat Punto Reparaturanleitung | Schalter der mittelkonsole aus- und einbauen
Schaltergruppe hintere mittelkonsole
Ausbau
- Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.
Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

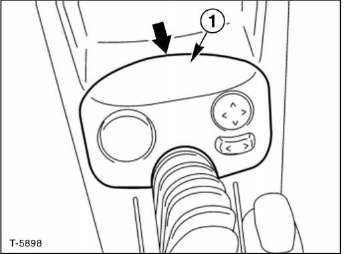

- Schraubendreher ansetzen - p f e i l - und schalterblende - 1 - aus der hinteren mittelkonsole heraushebeln.

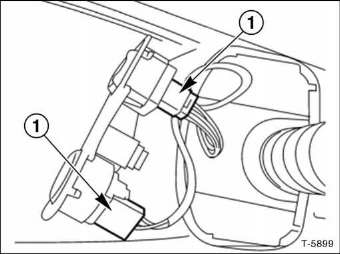

- Schalterblende aus der mittelkonsole herausziehen und elektrische stecker - 1 - an den schaltern abziehen.
Einbau
- Stecker an den schaltern anklemmen, schalterblende in die hintere mittelkonsole einsetzen und einrasten lassen.
- Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
Schaltergruppe vordere mittelkonsole
- Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.
Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.
- Vordere mittelkonsole ausbauen, siehe seite 223.

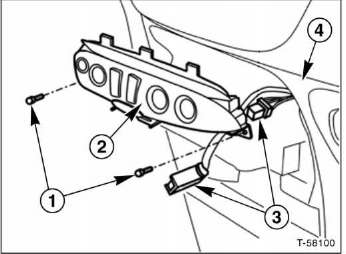

- 2 Schrauben - 1 - herausdrehen, schalterblende - 2 - nach unten ziehen und dann nach hinten aus der oberen konsole - 4 - herausziehen
- Elektrische stecker - 3 - an den schaltern auf der rückseite der schalterblende abziehen.
Einbau
- Stecker an den schaltern anklemmen, schalterblende in die obere konsole einsetzen, nach oben drücken und mit 2 schrauben befestigen.
- Vordere mittelkonsole einbauen, siehe seite 223.
- Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
Drehregler für klimaanlage/heizung
Ausbau
- Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.
Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.
- Vordere mittelkonsole ausbauen, siehe seite 223.

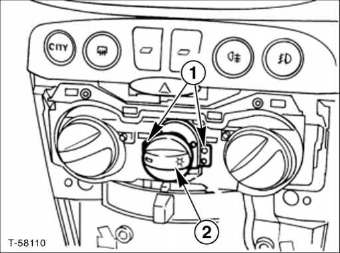

- Schrauben - 1 - herausdrehen und drehregler - 2 - für lüftermotor von der heizungsbedieneinheit abnehmen.
- Elektrischen stecker an der rückseite des drehreglers abziehen.
Einbau
- Elektrischen stecker an der rückseite des drehreglers anklemmen.
- Drehregler an der heizungsbedieneinheit festschrauben.
- Vordere mittelkonsole einbauen, siehe seite 223.
- Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
