Fiat Punto Reparaturanleitung | Schließbügel für heckklappe aus- und einbauen/einstellen
Fiat Punto Reparaturanleitung / Karosserie außen / Schließbügel für heckklappe aus- und einbauen/einstellen
Ausbau
- Heckklappe öffnen.

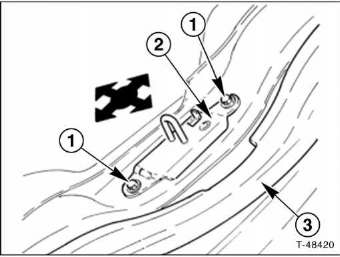

- Einbauposition des schließbügels - 2 - durch markierungen mit einem filzschreiber kennzeichnen.
- Dichtband - 3 - am schließbügel anheben und etwas vom heckklappenrahmen lösen.
- Wenn nötig, kofferraumverkleidung etwas vom heckklappenrahmen lösen.
- Schrauben - 1 - herausdrehen und schließbügel - 2 - vom heckklappenrahmen lösen.

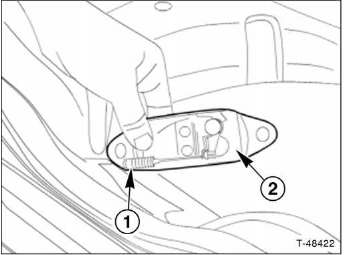

- Heckklappenseilzug - 1 - aushängen und schließbügel - 2 - ausbauen.
Einbau/einstellen
- Heckklappenseilzug am schließbügel einhängen.
- Schließbügel entsprechend der markierungen aufsetzen und befestigungsschrauben handfest aufdrehen.
- Heckklappe schließen und einbauposition des schließbügels überprüfen. Wenn nötig, schließbügel leicht vertikal und horizontal versetzen -pfeile-, bis die heckklappe korrekt schließt.
- Anschließend die schrauben mit 10 nm festziehen.
