Fiat Punto Reparaturanleitung | Seitenverkleidung oben im fond aus- und einbauen
Fiat Punto Reparaturanleitung / Innenausstattung / Seitenverkleidung oben im fond aus- und einbauen
Ausbau
- Heckklappe und tür hinten öffnen.
- Hutablage ausbauen, siehe entsprechendes kapitel.
- Rücksitzlehne nach vorne klappen.
- Verkleidung türschweiler ausbauen, siehe entsprechendes kapitel.

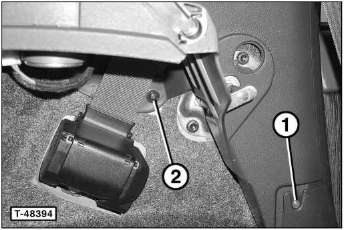

- Schraube-1-herausdrehen.
- Schraube - 2 - für lautsprecherkonsole herausdrehen.

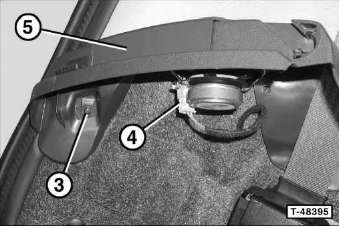

- Stecker -4- für lautsprecher abziehen und lautsprecher hinten ausbauen, siehe seite 93.
- Schraube - 3 - für lautsprecherkonsole - 5 - herausdrehen.

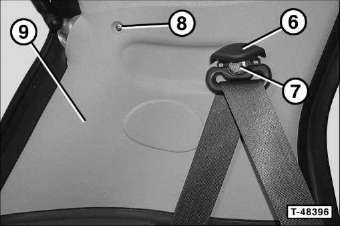

- Abdeckkappe - 6 - abhebein und schraube - 7 - für sicherheitsgurt herausschrauben.
- Sicherheitsgurt hinten ausbauen, siehe entsprechendes kapitel.
- Schraube - 8 - für obere seitenverkleidung herausdrehen.
- Dichtband an tür- und heckklappenrahmen anheben und lösen.
- Obere seitenverkleidung - 9 - aus clip-halterungen lösen und zusammen mit lautsprecherkonsole ausbauen.
Einbau
- Obere seitenverkleidung einsetzen, in clip-halterungen einrasten lassen und festschrauben.
- Dichtband so am tür- und heckklappenrahmen anbringen, dass die gummilippe über der seitenverkleidung geführt wird.
- Sicherheitsgurt hinten einbauen, siehe entsprechendes kapitel.
- Lautsprecherkonsole festschrauben.
- Lautsprecher hinten einbauen, siehe seite 93.
- Verkleidung türschweller einbauen, siehe entsprechendes kapitel.
- Rücksitzlehne zurückklappen.
- Hutablage einbauen, siehe entsprechendes kapitel.
