Fiat Punto Reparaturanleitung | Sicherheitsgurt im fond aus- und einbauen
3-Türer
Ausbau
- Heckklappe öffnen.
- Hutablage ausbauen, siehe entsprechendes kapitel.
- Schlaufe ziehen und rücksitzkissen nach vorne umklappen.

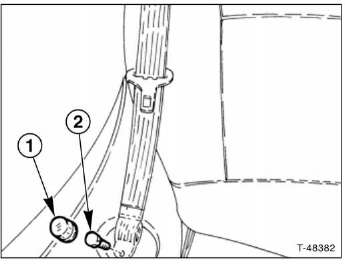

- Abdeckkappe - 1 - abhebein und untere befestigungsschraube - 2 - f ü r sicherheitsgurt herausschrauben.
- Lautsprecher hinten ausbauen, siehe seite 93.

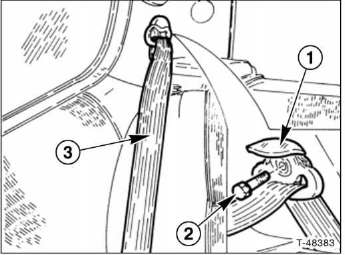

- Mit einem schraubendreher deckel - 1 - abhebein und nach oben klappen.
- Schraube - 2 - für umlenkbügel des sicherheitsgurtes herausschrauben.
- Sicherheitsgurt - 3 - aus dem einschnitt fädeln und durch die öffnung in der lautsprecherkonsole durchziehen.

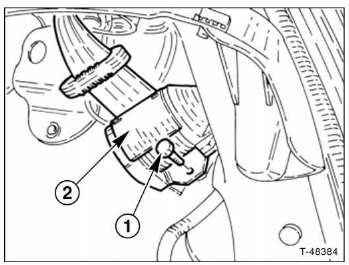

- Schraube - 1 - herausdrehen und gurtaufroller hinten - 2 - von der seiten wand lösen.
- Sicherheitsgurt mit gurtaufroller ausbauen.
Einbau
- Gurtaufroller mit schraube befestigen. Schraube für gurtaufroller mit 45 nm anziehen.
- Sicherheitsgurt von unten durch die öffnung in der lautsprecherkonsole durchziehen und in dem einschnitt einfädeln.
- Umlenkbügel des sicherheitsgurtes mit 45 nm festschrauben.
Deckel über der schraube zuklappen.
- Lautsprecher hinten einbauen, siehe seite 93.
- Sicherheitgurt unten an der seitenverkleidung festschrauben.
Schraube mit 22 nm anziehen. Abdeckkappe für die schraube aufdrücken.
- Hutablage einbauen, siehe entsprechendes kapitel.
- Rücksitzkissen zurückklappen.
Innenspiegel aus- und einbauen
Ausbau

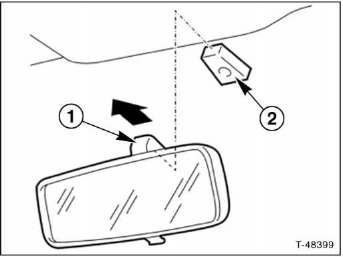

- Spiegelfuß - 1 - mit spiegel anheben und vom halteblock -2- an der windschutzscheibe nach oben - p f e i l - abziehen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Sonnenblende aus- und einbauen
Ausbau
- Sonnenblende - 1 - vom halter - 2 - lösen.
- Schraube - 3 - herausdrehen und sonnenblende ausbauen.
- Schraube - 4 - herausdrehen und halter - 2 - ausbauen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
Haltegriff aus- und einbauen
Ausbau
- Haltegriff nach unten drücken.
- Abdeckung - 1 - mit schraubendreher aufhebeln und nach oben klappen.
- 2 Schrauben - 2 - herausdrehen und haltegriff ausbauen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
