Fiat Punto Reparaturanleitung | Tür einstellen

Hinweis: beschrieben wird der einstellvorgang an vorderund hintertür. Die nummern in den arbeitsschritten beziehen sich sowohl auf abbildung t-48430 als auch auf abbildung t-48431.

Fugenmaße

• Fugenmaße der tür zu den umliegenden bauteilen prüfen.

Sollwerte:

Einstellen

Hinweis: es empfiehlt sich, die einstellung jeweils nur an einem scharnier vorzunehmen.

• Türstopper vom türrahmen abschrauben, siehe im kapitel "tür vorn aus- und einbauen"
• Schließbolzen ausbauen, siehe entsprechendes kapitel.

Tür vorn

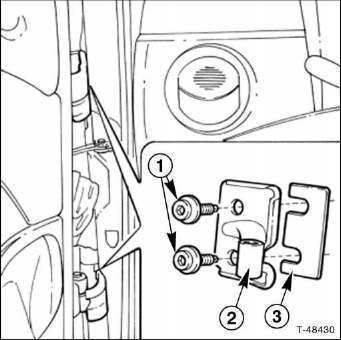

Hinweis: die abbildung zeigt das scharnier bei ausgebauter vordertür und herausgedrehten schrauben .

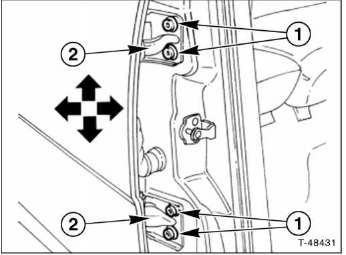

Tür hinten

• Schrauben - 1 - des türscharniers - 2 - am türrahmen so weit lösen, dass sich die tür gerade verschieben lässt.

  Hinweis: zum lösen der schwer zugänglichen schrauben an der vordertür verwendet die fiat-werkstatt das werkzeug 1.878.083.00.

• Tür vertikal und horizontal so verschieben, dass die fugenmaße den sollwerten entsprechen.
• Gegebenenfalls distanzblech - 3 - zwischen scharnier und türrahmen schieben, siehe abbildung t-48430.
• Schrauben mit 50 nm festziehen.
• Schließbolzen einbauen und einstellen, siehe entsprechendes kapitel.
• Tür vollständig schließen und durch verschieben des schließbolzens die tür so einstellen, dass die türoberfläche mit der karosserie fluchtet beziehungsweise maximal 1 mm übersteht.
• Kontur und passung zu dach und türschweiler prüfen, gegebenenfalls tür erneut einstellen.
• Tür mehrmals öffnen und schließen und dabei leichtgängigkeit prüfen. Gegebenenfalls einstellvorgang wiederholen.
