Fiat Punto Reparaturanleitung | Wählseilzug aus- und einbauen
1,2-1-16V-motor mit automatikgetriebe
Ausbau
- Batterie und batteriehalterung ausbauen, siehe seite 60.

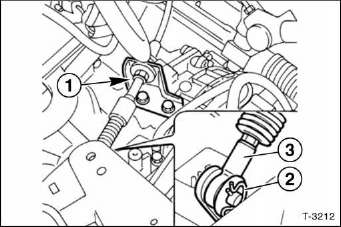

- Kontermutter -1 - lockern.
- Drahtklammer - 2 - herausdrücken und wählzug - 3 - vom kugelkopf des getriebewählhebels abdrücken.
- Wählzug aus dem widerlager - 4 - herausnehmen.
Sicherheitshinweis
Beim aufbocken des fahrzeugs besteht unfallgefahr! Deshalb vorher das kapitel "fahrzeug aufbocken" durchlesen.
- Fahrzeug aufbocken.
- Flexrohr vom abgasrohr abschrauben.
- Vorderen und hinteren abgasrohr-halter abschrauben.
Abgasanlage etwas absenken und abstützen.
- Hitzeschutzblech abschrauben und herausnehmen.

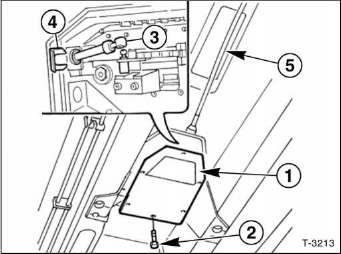

- Schutzdeckel - 1 - abschrauben - 2 - und abnehmen.
- Seilzug - 3 - am umlenkhebel abdrücken.
- Halteklammer - 4 - abziehen und seilzug - 5 - herausnehmen.
Einbau
- Seilzug einsetzen, am kugelkopf des umlenkhebels aufdrücken und mit halteklammer befestigen.
- Schutzdeckel anschrauben.
- Hitzeschutzblech einsetzen und anschrauben.
- Abgasanlage einbauen, siehe seite 200.
- Fahrzeug ablassen.
- Seilzug mit halteklammer am haltebügel des getriebes befestigen und am kugelkopf aufdrücken.
- Batteriehalterung und batterie einbauen, siehe seite 60.
