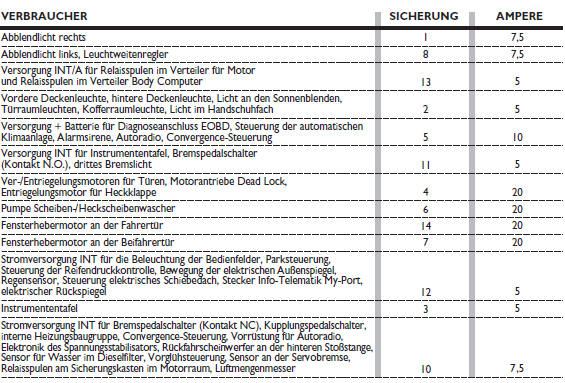

Sicherungskasten am armaturenbrett abb. 190

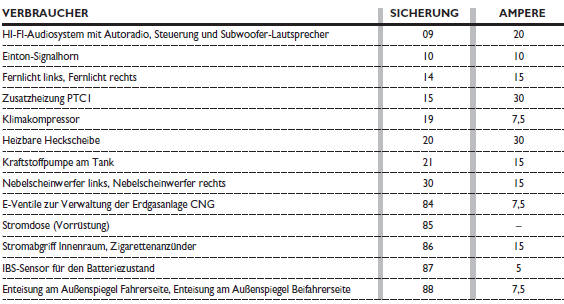

Verteiler im motorraum abb. 192

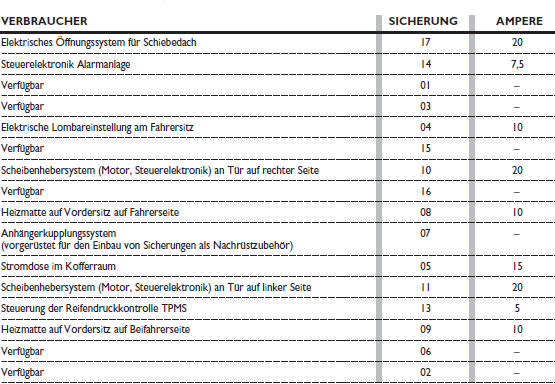

Verteiler im kofferraum abb. 194

Keilrippenriemen prüfen
Spezialwerkzeug ist nicht erforderlich.
Zustand prüfen
Zündung ausschalten. Getriebe in leerlaufstellung bringen.
Keilrippenriemen - 1 - an einer gut sichtbaren stelle mit
einem kreidestrich - 2 - markieren.
5. Gang einlegen, fahrzeug auf eb ...
1,8-1-16v-benzinmotor
Der keilrippenriemen treibt drehstromgenerator und klimakompressor
an. Der riemen wird durch einen automatischen
riemenspanner gespannt.
Umlenkrolle 1
Drehstromgenerator
Spannrolle
Kurbelwellen-riemenscheibe
Klimakompressor
Keilrippenriemen
Umlenkr ...
