Fiat Punto Reparaturanleitung | Abdeckung für spiegelverstellung aus- und einbauen

Fiat Punto Reparaturanleitung / Innenausstattung / Abdeckung für spiegelverstellung aus- und einbauen

Ausbau

  • Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

Abdeckung fur spiegelverstellung aus- und einbauen

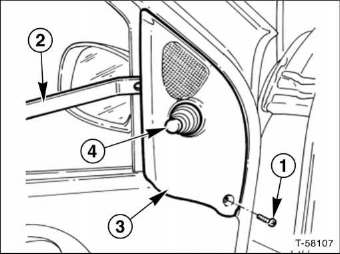

  • Wenn vorhanden, gummimanschette - 4 - von der manuellen spiegelverstellung abziehen. Schlitzschraube abdrehen.
  • Abdeckung abhebein und sicherungsschraube - 1 - herausschrauben.
  • Mit keil oder hebelwerkzeug - 2 - dreieckabdeckung - 3 - vom türrahmen abhebein. Werkzeug zuerst unten ansetzen.

Abdeckung fur spiegelverstellung aus- und einbauen

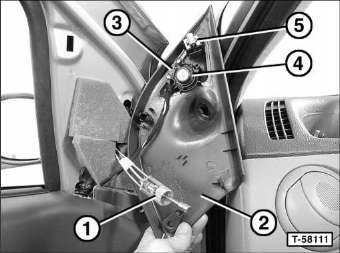

  • Wenn vorhanden, manuelle spiegelverstellung - 1 - aus der dreieckabdeckung - 2 - herausziehen.
  • Stecker - 3 - vom hochtonlautsprecher - 4 - abziehen.

Einbau

  • Stecker am hochtonlautsprecher anklemmen.
  • Obere cliphaltefeder aus der bohrung am türrahmen ziehen und über die kunststoffnase - 5 - an der dreieckabdeckung drücken.
  • Wenn vorhanden, manuelle spiegelverstellung in die dreieckabdeckung setzen und mit der schlitzschraube befestigen.
  • Dreieckabdeckung an den türrahmen setzen, festdrücken und mit schraube sichern. Abdeckung über sicherungsschraube drücken.
  • Wenn vorhanden, gummimanschette über hebel der manuellen spiegelverstellung stülpen.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
