Fiat Punto Reparaturanleitung | Sicherheitsgurt im fond aus- und einbauen

Fiat Punto Reparaturanleitung / Innenausstattung / Sicherheitsgurt im fond aus- und einbauen

3-Türer

Ausbau

  • Heckklappe öffnen.
  • Hutablage ausbauen, siehe entsprechendes kapitel.
  • Schlaufe ziehen und rücksitzkissen nach vorne umklappen.

Sicherheitsgurt im fond aus- und einbauen

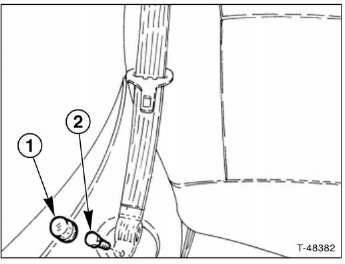

  • Abdeckkappe - 1 - abhebein und untere befestigungsschraube - 2 - f ü r sicherheitsgurt herausschrauben.
  • Lautsprecher hinten ausbauen, siehe seite 93.

Sicherheitsgurt im fond aus- und einbauen

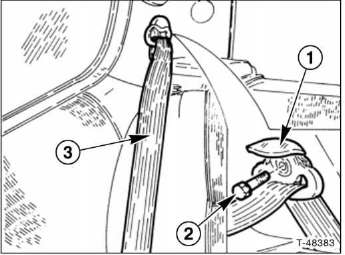

  • Mit einem schraubendreher deckel - 1 - abhebein und nach oben klappen.
  • Schraube - 2 - für umlenkbügel des sicherheitsgurtes herausschrauben.
  • Sicherheitsgurt - 3 - aus dem einschnitt fädeln und durch die öffnung in der lautsprecherkonsole durchziehen.

Sicherheitsgurt im fond aus- und einbauen

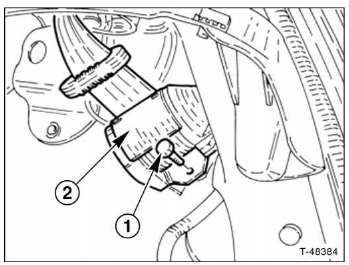

  • Schraube - 1 - herausdrehen und gurtaufroller hinten - 2 - von der seiten wand lösen.
  • Sicherheitsgurt mit gurtaufroller ausbauen.

Einbau

  • Gurtaufroller mit schraube befestigen. Schraube für gurtaufroller mit 45 nm anziehen.
  • Sicherheitsgurt von unten durch die öffnung in der lautsprecherkonsole durchziehen und in dem einschnitt einfädeln.
  • Umlenkbügel des sicherheitsgurtes mit 45 nm festschrauben.

    Deckel über der schraube zuklappen.

  • Lautsprecher hinten einbauen, siehe seite 93.
  • Sicherheitgurt unten an der seitenverkleidung festschrauben.

    Schraube mit 22 nm anziehen. Abdeckkappe für die schraube aufdrücken.

  • Hutablage einbauen, siehe entsprechendes kapitel.
  • Rücksitzkissen zurückklappen.

Innenspiegel aus- und einbauen

Ausbau

Innenspiegel aus- und einbauen

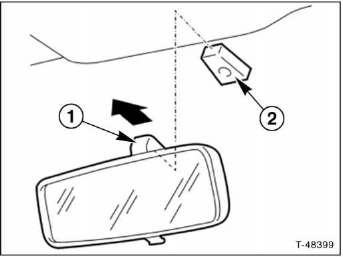

  • Spiegelfuß - 1 - mit spiegel anheben und vom halteblock -2- an der windschutzscheibe nach oben - p f e i l - abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Sonnenblende aus- und einbauen

Ausbau

Sonnenblende aus- und einbauen

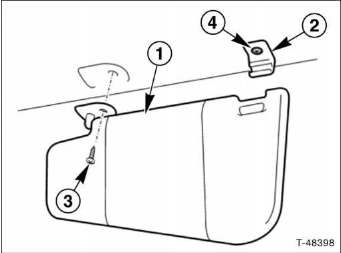

  • Sonnenblende - 1 - vom halter - 2 - lösen.
  • Schraube - 3 - herausdrehen und sonnenblende ausbauen.
  • Schraube - 4 - herausdrehen und halter - 2 - ausbauen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.

Haltegriff aus- und einbauen

Ausbau

Haltegriff aus- und einbauen

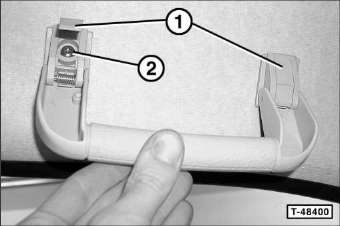

  • Haltegriff nach unten drücken.
  • Abdeckung - 1 - mit schraubendreher aufhebeln und nach oben klappen.
  • 2 Schrauben - 2 - herausdrehen und haltegriff ausbauen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
