Fiat Punto Reparaturanleitung | Verkleidung b-säule aus- und einbauen

Fiat Punto Reparaturanleitung / Innenausstattung / Verkleidung b-säule aus- und einbauen

5-Türer

Ausbau

  • Tür vorn und hinten öffnen.

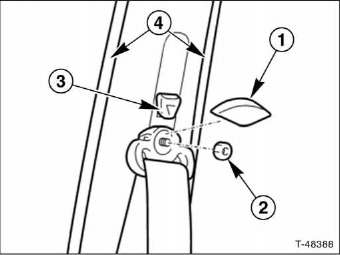

Verkleidung b-saule aus- und einbauen

  • Mit einem schraubendreher abdeckung - 1 - abhebein und mutter - 2 - für umlenkbügel des sicherheitsgurtes abschrauben
  • Knopf - 3 - der höhenverstellung für sicherheitsgurt abziehen.
  • Dichtband - 4 - im bereich der b-säule anheben und etwas vom türrahmen lösen.

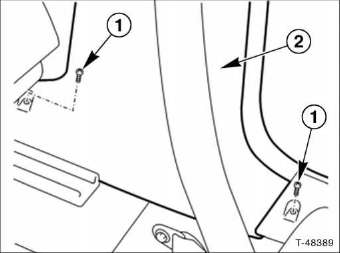

5-Turer

  • Schrauben - 1 - herausdrehen und verkleidung für türschweller vorn und hinten vorziehen, gegebenenfalls ausbauen, siehe entsprechendes kapitel.
  • Untere b-säulen-verkleidung - 2 - mit lösewerkzeug, zum beispiel hazet 799-3, von der b-säule abhebein und aus den cliphalterungen lösen.
  • Obere b-säulen-verkleidung abhebein und aus den cliphalterungen lösen.

Einbau

  • Obere verkleidung an der b-säule ansetzen und in die cliphalterungen drücken.
  • Untere verkleidung ansetzen und in die cliphalterungen drücken.
  • Verkleidung für türschweller vorn und hinten mit schrauben befestigen.
  • Knopf der höhenverstellung für sicherheitsgurt aufdrücken.
  • Dichtband so am türrahmen anbringen, dass die gummilippe über der b-säulen-verkleidung geführt wird.
  • Umlenkbügel des sicherheitsgurtes an der b-säule anbringen, mutter aufdrehen und mit 25 nm festziehen. Abdeckung über der mutter aufdrücken.

3-Türer

Ausbau

  • Tür öffnen.
  • Mit einem schraubendreher abdeckung abhebein und mutter für umlenkbügel des sicherheitsgurtes abschrauben, siehe im abschnitt "5-türer".

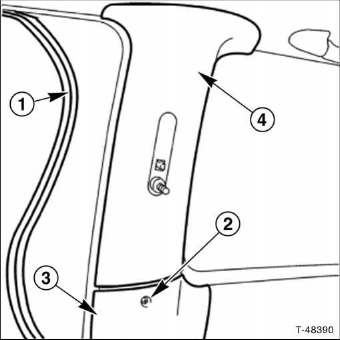

3-Turer

  • Dichtband - 1 - im bereich der b-säule anheben und vom türrahmen lösen.
  • Dichtband am fensterrahmen im bereich der b-säule etwas anheben.
  • Schraube - 2 - herausdrehen und hintere seitenverkleidung - 3 - vorziehen, gegebenenfalls verschieben.
  • B-säulen-verkleidung - 4 - mit lösewerkzeug, zum beispiel hazet 799-3, von der b-säule abhebein und aus den cliphalterungen lösen. B-säulen-verkleidung dabei hinter der hinteren seitenverkleidung hervorziehen.

Einbau

  • Verkleidung an der b-säule ansetzen und in die cliphalterungen drücken. Verkleidung dabei hinter die hintere seitenverkleidung schieben und zuerst in den unteren halterungen einrasten lassen.
  • Hintere seitenverkleidung ausrichten und festschrauben.
  • Dichtband so am tür- und fensterrahmen anbringen, dass die gummilippe über der b-säulen-verkleidung geführt wird.
  • Umlenkbügel des sicherheitsgurtes an der b-säule anbringen, mutter aufdrehen und mit 25 nm festziehen. Abdeckung über der mutter aufdrücken.
