Fiat Punto Reparaturanleitung | Wischermotor für frontscheibe aus- und einbauen

Fiat Punto Reparaturanleitung / Elektrische anlage / Scheibenwischanlage / Wischermotor für frontscheibe aus- und einbauen

Ausbau

  • Wischerarme ausbauen, siehe entsprechendes kapitel.
  • Motorhaube öffnen.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

Wischermotor fur frontscheibe aus- und einbauen

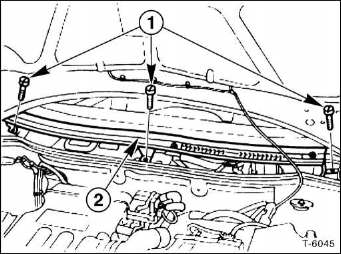

  • Schrauben - 1 - herausdrehen und windlaufgrill - 2 - unterhalb der frontscheibe ausbauen, siehe seite 239.
  • Abdeckung über wischermotor abnehmen.

Wischermotor fur frontscheibe aus- und einbauen

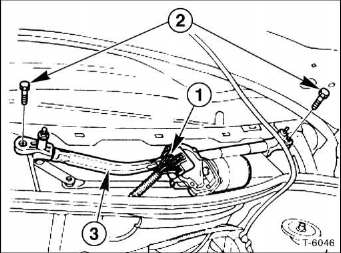

  • Mehrfachstecker -1 - vom wischermotor abziehen.
  • Schrauben - 2 - herausdrehen und gestänge - 3 - mit motor aus dem wasserkasten herausziehen.

Einbau

Achtung: vor dem einbau prüfen, ob sich der wischermotor in endstellung befindet. Dazu kurzzeitig mehrfachstecker aufschieben und batterie-massekabel anschließen. Motor kurz laufen lassen und anschließend über den wischerschalter ausschalten, damit der motor in endstellung stehen bleibt.

  • Motor-gestänge-einheit so in den wasserkasten setzen, dass die führungsnase in die karosseriebohrung greift.

    Motor-gestänge-einheit mit 2 schrauben festschrauben.

  • Mehrfachstecker am wischermotor aufstecken.
  • Abdeckung über wischermotor setzen.
  • Windlaufgrill einsetzen und festschrauben.
  • Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
  • Motorhaube schließen.
  • Wischerarme einbauen, siehe entsprechendes kapitel.
  • Scheibenwischer auf seine funktion überprüfen.
