Fiat Punto Betriebsanleitung | Autoradio
(Für versionen/märkte, wo vorgesehen)
Für die funktionsweise der autoradios mit compact disc/ compact disc mp3-spieler (wo vorgesehen) schlagen sie bitte in der ergänzung in der anlage dieser betriebsanleitung nach.
Vorbereitung für autoradio
(Für versionen/märkte, wo vorgesehen)
Die vorrüstung besteht aus:
- Versorgungskabel für das autoradio;
- Verbindungskabel für die vorderen und hinteren lautsprecher;
- Versorgungskabel für die antenne;
- Nr. 2 Hochtöner an den vordertüren (höchstleistung je 30w);
- Nr. 2 Mid-woofer in den vordertüren (durchmesser 165 mm, höchstleistung je 40w);
- Nr. 2 Full-range-lautsprecher in den fondtüren oder den hinteren seitenwänden (durchmesser 130 mm, mit einer höchstleistung von je 40w);
- Kabel der radioantenne;
- Antenne.
Installation des autoradios
Das autoradio ist am platz des mittleren ablagefachs zu installieren. Durch diesen vorgang gelangen sie zu den vorrüstungskabeln.

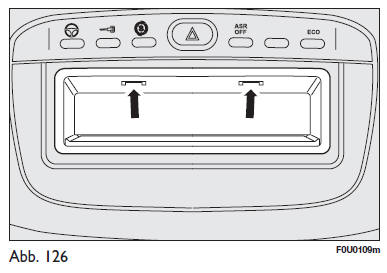

Um den kasten herauszunehmen, muss auf die im bild angegebenen stellen auf höhe der haltesysteme gedrückt werden.
 Zur
beachtungFür den anschluss an der vorrüstung im fahrzeug wenden sie sich bitte an das fiat kundendienstnetz, um mögliche fehler zu vermeiden, die die sicherheit des fahrzeugs beeinträchtigen können. |
