Fiat Punto Reparaturanleitung | Innenkotflügel vorn aus- und einbauen
Ausbau
- Stellung des vorderrads zur radnabe mit farbe kennzeichnen.
Dadurch kann das ausgewuchtete rad wieder in derselben position montiert werden. Radschrauben lösen, dabei muss das fahrzeug auf dem boden stehen.
Fahrzeug vorn aufbocken und vorderrad abnehmen.
Sicherheitshinweis
Beim aufbocken des fahrzeugs besteht unfallgefahr! Vorher das kapitel "fahrzeug aufbocken" durchlesen.

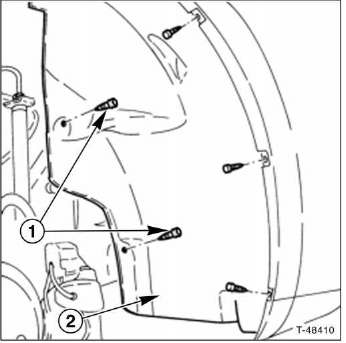

- 10 Schrauben - 1 - herausdrehen und innenkotflügel -2- aus dem radkasten herausnehmen.

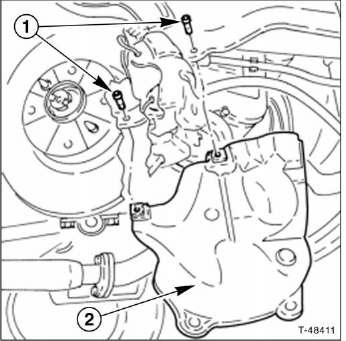

- Wenn vorhanden, seitliche motorraum-abdeckung -2- abschrauben - 1 - und ausbauen.
Einbau
- Der einbau erfolgt in umgekehrter ausbaureihenfolge.
- Vorderrad so ansetzen, dass die beim ausbau angebrachten
markierungen übereinstimmen. Vorher zentriersitz
der felge an der radnabe mit wälzlagerfett dünn
einfetten. Radschrauben nicht fetten oder ölen. Korrodierte
radschrauben erneuern. Vorderrad anschrauben.
Fahrzeug ablassen und radschrauben über kreuz mit 100 nm festziehen.
