Fiat Punto Reparaturanleitung / Innenausstattung / Mittelkonsole hinten aus- und einbauen

Ausbau

  • Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

  • Aschenbecher aus der hinteren mittelkonsole ausbauen, siehe entsprechendes kapitel.

Mittelkonsole hinten aus- und einbauen

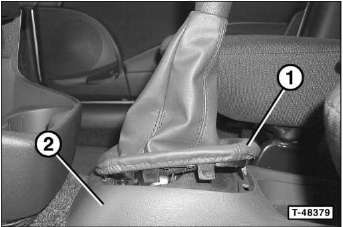

  • Mit einem kunststoffkeil manschette - 1 - des schalthebels aus der mittelkonsole - 2 - heraushebeln.
  • Manschette anheben und über den knauf des schalthebels stülpen.

Mittelkonsole hinten aus- und einbauen

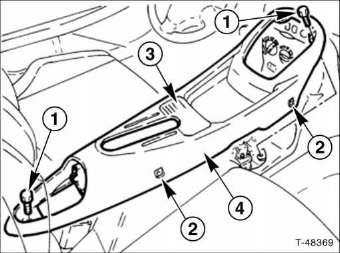

  • Je nach ausstattung, schaltergruppe - 3 - aus der hinteren mittelkonsole - 4 - ausbauen, siehe seite 90.
  • Lange mittelkonsole: 3 schrauben oben - 1 - herausdrehen.
  • Schrauben an der seite - 2 - herausdrehen und hintere mittelkonsole - 4 - vom boden abnehmen.

Einbau

  • Hintere mittelkonsole über versorgungsschacht setzen und festschrauben.
  • Schaltergruppe in die hintere mittelkonsole einbauen, siehe seite 90.
  • Manschette nach unten über den schalthebel ziehen und in die konsole setzen.
  • Aschenbecher in die hintere mittelkonsole einbauen, siehe entsprechendes kapitel.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
