Fiat Punto Betriebsanleitung | Scheinwerfer

Ausrichtung des lichtkegels

Eine korrekte ausrichtung der scheinwerfer ist ausschlaggebend für den komfort und die sicherheit des fahrers und der anderen verkehrsteilnehmer. Um die bestmöglichen sichtverhältnisse bei eingeschalteten scheinwerfern zu gewährleisten, müssen die scheinwerfer korrekt eingestellt sein. Für die kontrolle und eventuelle einstellung wenden sie sich bitte an das fiat kundendienstnetz.

Regler der scheinwerferausrichtung

Der regler funktioniert nur, wenn der zündschlüssel auf mar steht und die abblendlichter eingeschaltet sind.

Wenn das fahrzeug beladen ist, neigt es sich nach hinten und verursacht so eine erhöhung des lichtkegels. In diesem fall ist es also notwendig, erneut die korrekte ausrichtung durchzuführen.

Fiat Punto. Regler der scheinwerferausrichtung

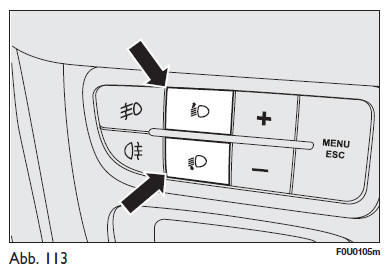

Einstellen der leuchtweitenregelung - abb. 113

Zum einstellen die tasten und Im bedienfeld drücken.

Das display auf der instrumententafel liefert die angabe der position der eingestellten leuchtweitenregelung.

Position 0 - bei einer oder zwei personen auf den vordersitzen.

Position 1 - fünf personen.

Position 2 - fünf personen + ladung im gepäckraum.

Position 3 - bei fahrer + max. Zul. Zuladung im kofferraum.

Zur beachtung die ausrichtung der lichtkegel ist bei jeder veränderung der transportierten ladung zu kontrollieren.

Ausrichtung der nebelscheinwerfer (für versionen/märkte, wo vorgesehen)

Für die kontrolle und eventuelle einstellung wenden sie sich bitte an das fiat kundendienstnetz.

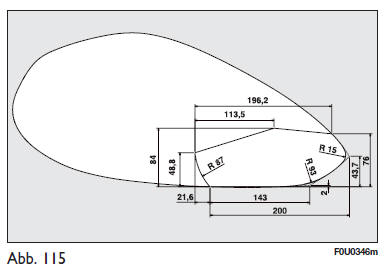

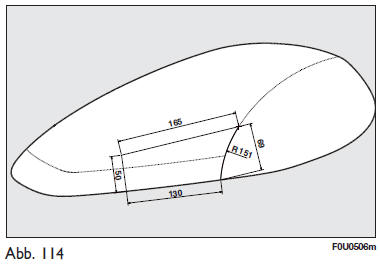

Einstellung der scheinwerfer im ausland abb. 114 - 115

Die abblendscheinwerfer sind für den straßenverkehr im erstvertriebsland ausgerichtet. In den ländern, in denen der straßenverkehr in entgegengesetzter richtung stattfindet, muss die ausrichtung des lichtkegels durch anbringen eines entsprechend geformten aufklebers so modifiziert werden, dass der entgegenkommende verkehr nicht geblendet wird.

Fiat Punto. Einstellung der scheinwerfer im ausland

Dieser aufkleber ist in der lineaccessori fiat verfügbar und beim fiat kundendienst erhältlich.

Die abbildungen beziehen sich auf den übergang von links- zu rechtslenkung.

Fiat Punto. Einstellung der scheinwerfer im ausland
