Fiat Punto Betriebsanleitung | Zugang zu den sicherungen

Die sicherungen des fahrzeugs sind in drei verteilern untergebracht, und zwar am armaturenbrett, im motorraum und im kofferraum (linke seite).

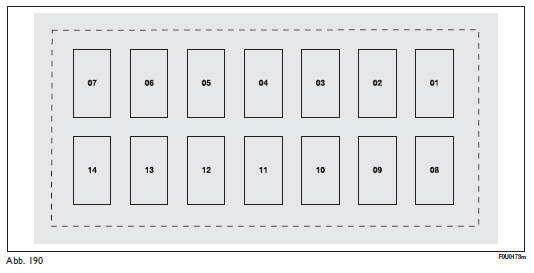

Verteiler am armaturenbrett abb. 190

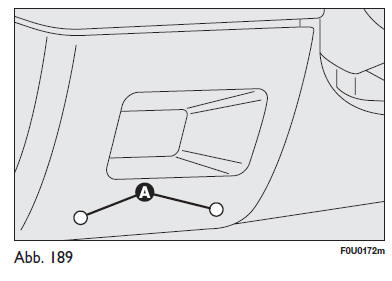

Für den zugang zum sicherungsverteiler im armaturenbrett schrauben sie die schrauben a-abb. 189 Ab und entfernen die abdeckung.

Fiat Punto. Verteiler am armaturenbrett

Fiat Punto. Verteiler am armaturenbrett

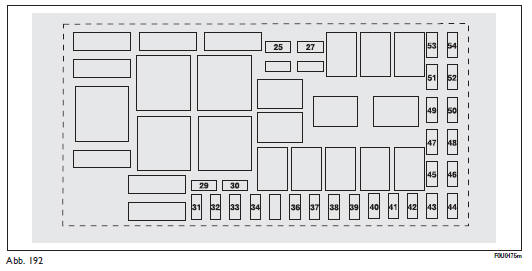

Verteiler im motorraum abb. 192

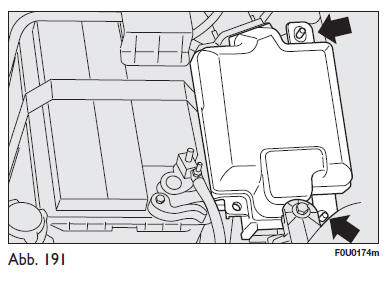

Für den zugang zum sicherungsverteiler neben der batterie muss der betreffende schutzdeckel abb. 191 Entfernt werden, indem man auf die punkte einwirkt, die von den pfeilen gezeigt werden.

Fiat Punto. Verteiler im motorraum

Fiat Punto. Verteiler im motorraum

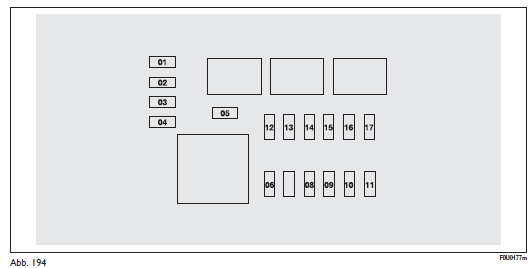

Verteiler im kofferraum abb. 194

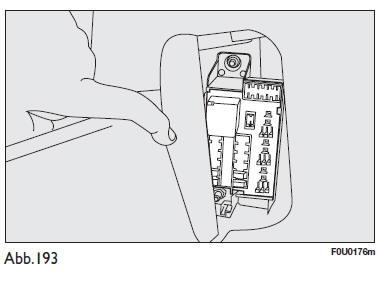

Für den zugang zum sicherungskasten auf der linken seite im kofferraum muss die entsprechende inspektionsklappe geöffnet werden (gemäß darstellung in abb. 193).

Fiat Punto. Verteiler im kofferraum

Fiat Punto. Verteiler im kofferraum
