Fiat Punto Reparaturanleitung | Heckklappenzug aus- und einbauen

Fiat Punto Reparaturanleitung / Karosserie außen / Heckklappenzug aus- und einbauen

Ausbau

  • Verkleidung türschweller vorn aus- und einbauen, siehe seite 226.
  • Teppichboden zur seite schieben.

Heckklappenzug aus- und einbauen

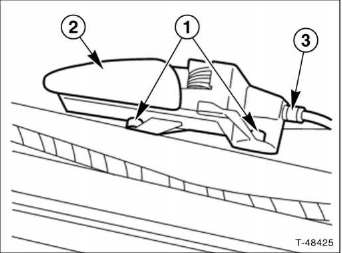

  • Schrauben - 1 - herausdrehen und betätigungshebel - 2 - für heckklappenschloss zur seite drücken.
  • Heckklappenzug -3- aushaken und betätigungshebel ausbauen.
  • Untere seitenverkleidung hinten rechts ausbauen, siehe seite 229.
  • Heckverkleidung im kofferraum ausbauen, siehe seite 231.
  • Teppichboden im kofferraum herausnehmen.
  • Schließbügel für heckklappe aus- und einbauen, siehe entsprechendes kapitel.
  • Heckklappenzug am schließbügel aushängen.

Heckklappenzug aus- und einbauen

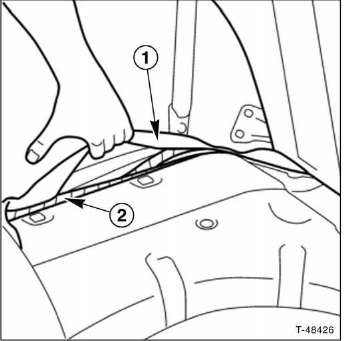

  • Seitenverkleidung - 1 - im kofferraum anheben, heckklappenzug - 2 - aus den halterungen lösen und herausziehen.

Einbau

  • der einbau erfolgt in umgekehrter ausbaureihenfolge.
