Fiat Punto Reparaturanleitung | Heckleuchte aus- und einbauen

Ausbau

  • Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

  • Heckklappe öffnen.

Heckleuchte aus- und einbauen

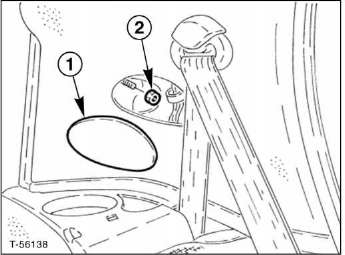

  • Mit einem schraubendreher blende - 1 - in der oberen verkleidung heraushebeln.
  • Obere befestigungsmutter - 2 - der heckleuchte abschrauben.

Heckleuchte aus- und einbauen

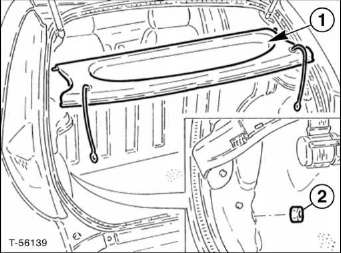

  • Hutablage - 1 - ausbauen, siehe seite 231.
  • Untere befestigungsmutter - 2 - der heckleuchte abschrauben.

Heckleuchte aus- und einbauen

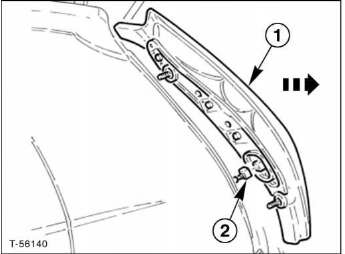

  • Heckleuchte - 1 - nach hinten herausziehen -pfeil- mehrfachstecker - 2 - abziehen und heckleuchte ausbauen.

Einbau

  • Mehrfachstecker an heckleuchte anschließen und heckleuchte an die einbausteile setzen.
  • Heckleuchte mit 2 muttern oben und unten festschrauben.
  • Blende in die obere verkleidung einsetzen.
  • Hutablage einbauen, siehe seite 231.
  • Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
  • Funktion der lampen überprüfen.
