Fiat Punto Betriebsanleitung | Kenndaten
Es wird empfohlen, die identifizierungskürzel aufzuzeichnen.
Folgende kenndaten sind auf den schildern eingeprägt und aufgeführt:
- Zusammenfassendes schild der kenndaten.
- Kennzeichnung des fahrgestells.
- Schild mit den lackkenndaten der karosserie.
- Kennzeichnung des motors.

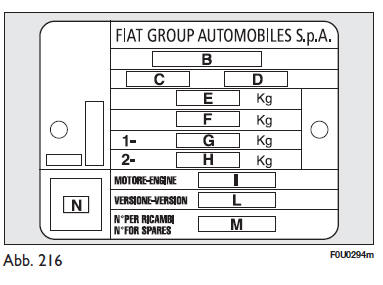

Zusammenfassendes schild der kenndaten abb. 216
Das schild befindet sich auf der linken seite hinten am kofferraumboden und enthält folgende kenndaten:
- Zulassungsnummer.
- identifizierungscode des fahrzeugtyps.
- fortlaufende herstellungsnummer des fahrgestells.
- zulässiges gesamtgewicht.
- zul. Gesamtgewicht mit hänger.
- zul. Achslast (vorne).
- Zul. Achslast (hinten).
- motortyp.
- code der karosserieversion.
- nummer für ersatzteile.
- korrigierter abgastrübungswert (für dieselmotoren).

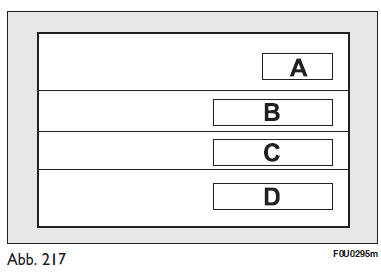

Schild mit den lackkenndaten der karosserie abb. 217
Das schild befindet sich auf dem außenpfosten des kofferraumdeckels (links) und trägt folgende daten:
- Lackhersteller.
- bezeichnung der farbe.
- fiat farbcode.
- farbcode für ausbesserungen oder neulackierung.

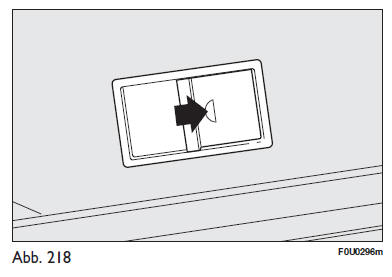

Kennzeichnung des fahrgestells abb. 218
Sie ist boden des passagierraums neben dem rechten vordersitz eingeprägt.
- Fahrzeugtyp (zfa 199000);
- Fortlaufende herstellungsnummer des fahrgestells.
Motorkennzeichnung
Die kennzeichnung ist in am zylinderblock eingestanzt und umfasst den typ und die fortlaufende herstellungsnummer.
