Fiat Punto Reparaturanleitung | 1,8-1-16V-benzinmotor

Da zum ausbau des zylinderkopfes der zahnriemen ausgebaut werden muss, werden nur einige hinweise gegeben.

Anzugsmethode der zylinderkopfschrauben

  • Zylinderkopf aufsetzen. Dabei müssen die nockenwellen mit den vorderen nocken nach außen zeigen. Die ventile sind dann geschlossen.

Anzugsmethode der zylinderkopfschrauben

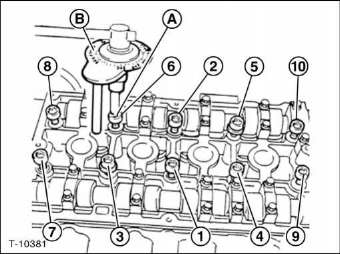

Achtung: die zylinderkopfschrauben - a - in 5 stufen jeweils in der reihenfolge von 1 bis 10 anziehen. B - winkelscheibe für drehwinkelanzug.

1. Stufe: mit drehmomentschlüssel und 20 nm anziehen.

2. Stufe: mit drehmomentschlüssel und 40 nm anziehen.

3. Stufe: mit starrem schlüssel um 90 (1/4 umdrehung) weiterdrehen.

4. Stufe: mit starrem schlüssel um 90 (1/4 umdrehung) weiterdrehen.

5. Stufe: mit starrem schlüssel um 90 (1/4 umdrehung) weiterdrehen.

  • Kühlmittelrohr am zylinderkopf anschrauben, dabei muttern mit 25 nm, schrauben mit 9 nm festziehen.
  • Abgaskrümmer anschrauben.
  • Thermostatgehäuse an zylinderkopf mit 25 nm anschrauben.
