Fiat Punto Reparaturanleitung | Manschette für äußeres gleichlaufgelenk aus-und einbauen

Fiat Punto Reparaturanleitung / Fahrwerk / Vorderachse / Manschette für äußeres gleichlaufgelenk aus-und einbauen

Defekte manschette sofort erneuern, dazu muss die vorderachswelle zerlegt werden. Falls schmutz in das gelenkfett eingedrungen ist, gelenk auswaschen und mit neuem tutela mrm2-fett von fiat (lithium-mos2-fett) schmieren.

Defekte kugeln oder laufringe in den lagern machen sich durch lastwechselschlagen und knackgeräusche bemerkbar.

In diesem fall gelenke komplett erneuern.

Achtung: bei demontierter vorderachswelle darf das fahrzeug nicht geschoben werden, da bei fehlender axialer vorspannung die wälzkörper des radlagers beschädigt werden.

Ausbau

  • Vorderachswelle ausbauen.
  • Einbaulage der manschette mit einem filzstift markieren.

Manschette für äuÿeres gleichlaufgelenk aus-und einbauen

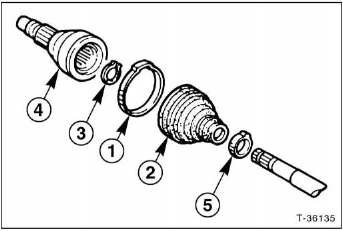

  • Klemmschelle - 1 - an der äußeren manschette - 2 - mit seitenschneider aufschneiden und abnehmen. Manschette zurückschieben. 3 - Sicherungsring, 4 - äußeres gleichlaufgelenk, 5 - klemmschelle mit kleinem

Manschette für äuÿeres gleichlaufgelenk aus-und einbauen

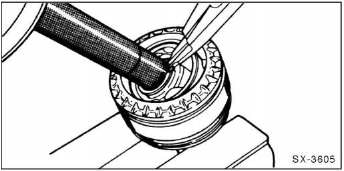

  • Fett abwischen, mit spitzzange sicherungsring spreizen und vorderachswelle aus dem gelenkflansch herausziehen.

    Darauf achten, dass die kugeln nicht aus dem gelenk rutschen können.

  • Klemmschelle mit kleinem öffnen und manschette für äußeres gelenk abziehen.
  • Gleichlaufgelenk mit benzin oder diesel gründlich auswaschen und auf einwandfreien zustand sichtprüfen. Kugeln und laufbahnen müssen spiegelglatt sein und dürfen keine einlaufspuren oder riefen aufweisen. Defektes gelenk erneuern.
  • Vorderachswelle sichtprüfen. Die welle darf nicht verformt sein oder einen schlag aufweisen. Die berührungsflächen der manschetten dürfen nicht abgenutzt sein.

Einbau

  • Manschette grundsätzlich erneuern.
  • Oberfläche der vorderachswelle leicht einfetten, damit die manschette leichter rutscht.
  • Neue manschette mit schlauchbinder für äußeres gelenk auf die welle schieben.

Manschette für äuÿeres gleichlaufgelenk aus-und einbauen

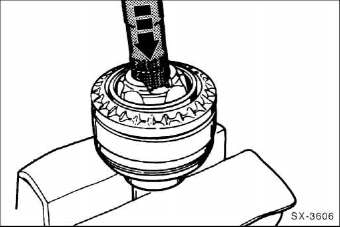

  • Welle mit neuem sicherungsring gerade in die verzahnung des gelenks eindrücken, bis der sicherungsring einrastet.
  • Äußeres gelenk mit spezialfett "tutela mrm2" von jeder seite füllen. Wenn nur die manschette erneuert wird, gegebenenfalls gelenk nur nachfetten.
  • Manschette ebenfalls mit spezialfett füllen, in richtige lage bringen und klemmschellen befestigen.

Hinweis: zum befestigen von endlosbandschellen an achsmanschetten gibt es die spezialzange hazet 1847-10. Dabei zunächst die bandschelle um die manschette legen und durch werkzeugnase und schlitz führen. Schelle spannen, dann werkzeug mit dem gespannten band nach vorne umlegen und abschneiden. Anschließend das bandende in den verschluss legen und sichern achtung: die manschette wird beim aufsetzen auf den gelenkkörper häufig eingedrückt. Dadurch entsteht in der manschette ein unterdruck, der im fahrbetrieb eine falte nach innen zieht. Deshalb nach der montage schutzhülle am kleinen durchmesser kurz mit einem schraubendreher anlüften und so für einen druckausgleich sorgen.

  • Vorderachswelle einbauen.
