Fiat Punto Reparaturanleitung | Messgeräte

Zum messen der bord-elektrik gibt es im handel so genannte mehrfach-messgeräte. Sie vereinen in einem gerät das voltmeter, um spannungen zu messen, das amperemeter, um die stromstärke zu messen und das ohmmeter zum messen des widerstandes. Die im handel befindlichen messgeräte unterscheiden sich hauptsächlich im messbereich und in der messgenauigkeit. Durch den messbereich wird festgelegt, in welchem bereich spannungen oder widerstände liegen müssen, damit sie überhaupt vom gerät erfasst werden können.

Messgeräte

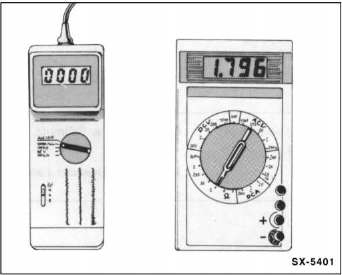

Für den heimwerker gibt es vielfach-messgeräte, die speziell für prüfarbeiten am auto abgestimmt sind. Mit solch einem gerät können motordrehzahl, zünd-schließwinkel und spannungen bis zu 20 volt gemessen werden. Bei widerstandsmessungen beschränkt sich das gerät in der regel auf den kilo-ohm-bereich, also etwa 1 - 1.000 Kq.

Darüber hinaus werden messgeräte zur überprüfung von elektrischen und elektronischen bauteilen angeboten. Sie erlauben eine umfassende messung von kleinen widerständen in ohm (q) bis zu großen widerständen im mega-ohm-bereich (mq). Spannungen (in volt) können sehr exakt gemessen werden, was vor allem bei elektronischen bauteilen erforderlich ist.

Messgerate

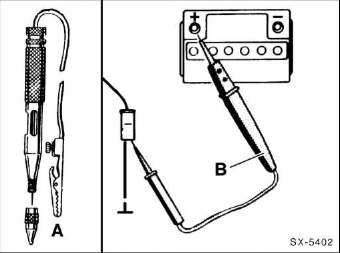

Wenn nur geprüft werden soll, ob überhaupt spannung (v) anliegt, eignet sich hierzu eine einfache prüflampe - a - . Dies gilt allerdings nur für stromkreise, in denen sich keine elektronischen bauteile befinden. Denn elektronikteile reagieren äußerst empfindlich auf zu hohe ströme. Unter umständen können sie bereits durch anschließen einer prüflampe zerstört werden. Achtung: bei der prüfung elektronischer bauteile (transistoren, dioden und steuergeräte) ist ein hochohmiger spannungsprüfer - b - erforderlich. Er arbeitet wie eine prüflampe, jedoch ohne dass elektronische bauteile geschädigt werden, und eignet sich für alle prüfarbeiten.
