Ausbau

  • Heckklappe öffnen.

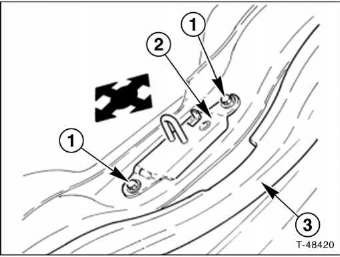

Schlieÿbügel für heckklappe aus- und einbauen/einstellen

  • Einbauposition des schließbügels - 2 - durch markierungen mit einem filzschreiber kennzeichnen.
  • Dichtband - 3 - am schließbügel anheben und etwas vom heckklappenrahmen lösen.
  • Wenn nötig, kofferraumverkleidung etwas vom heckklappenrahmen lösen.
  • Schrauben - 1 - herausdrehen und schließbügel - 2 - vom heckklappenrahmen lösen.

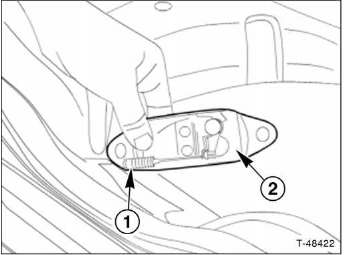

Schlieÿbügel für heckklappe aus- und einbauen/einstellen

  • Heckklappenseilzug - 1 - aushängen und schließbügel - 2 - ausbauen.

Einbau/einstellen

  • Heckklappenseilzug am schließbügel einhängen.
  • Schließbügel entsprechend der markierungen aufsetzen und befestigungsschrauben handfest aufdrehen.
  • Heckklappe schließen und einbauposition des schließbügels überprüfen. Wenn nötig, schließbügel leicht vertikal und horizontal versetzen -pfeile-, bis die heckklappe korrekt schließt.
  • Anschließend die schrauben mit 10 nm festziehen.
