Fiat Punto Reparaturanleitung | Sicherungsbelegung

Die sicherungsbelegung steht auch in der betriebsanleitung des fahrzeuges. Die sicherungen sind in 2 sicherungskästen untergebracht, wovon sich einer im fahrzeug-innenraum, der andere im motorraum befindet. Nicht aufgeführte sicherungs- nummern sind nicht belegt.

Sicherungskasten 1

Der sicherungskasten 1 befindet sich unter dem armaturenbrett links neben dem lenkrad.

Sicherungsbelegung

  • 2 Schrauben - 1 - 1/4 umdrehung gegen den uhrzeigersinn drehen, abdeckung - 2 - nach rechts drücken, um haltenase zu lösen, und abdeckung nach unten klappen.

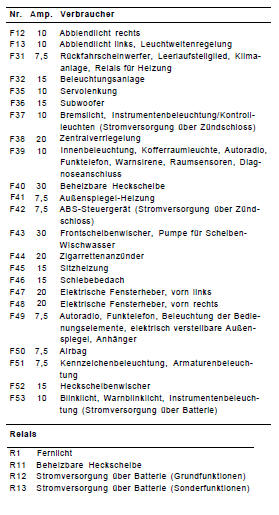

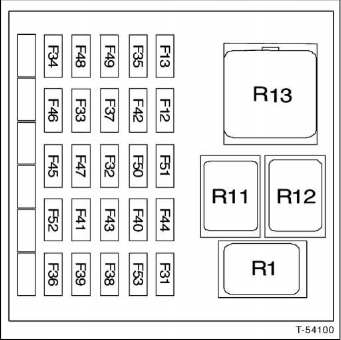

Sicherungskasten 1

Sicherungskasten 1

Sicherungskasten 2

Der sicherungskasten befindet sich im motorraum neben der batterie. Nach ausrasten von 3 halteklammern lässt sich der deckel des sicherungskastens abnehmen.

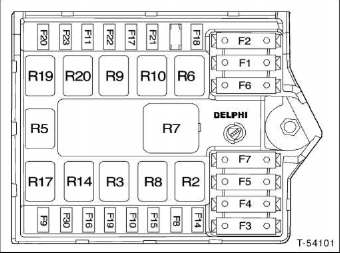

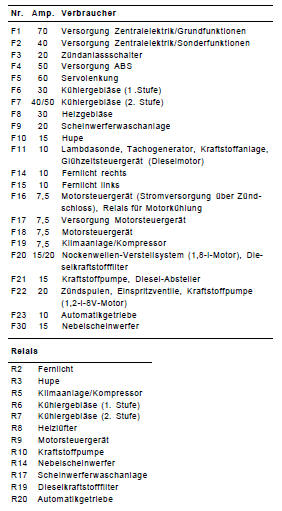

Sicherungskasten 2

Sicherungskasten 2
