Fiat Punto Reparaturanleitung | Windlaufgrill aus- und einbauen

Fiat Punto Reparaturanleitung / Innenausstattung / Windlaufgrill aus- und einbauen

Ausbau

  • Scheibenwischerarme ausbauen, siehe seite 75.
  • Motorhaube öffnen und wasserschlauch von der vorderen scheibenwaschdüse abziehen.

Windlaufgrill aus- und einbauen

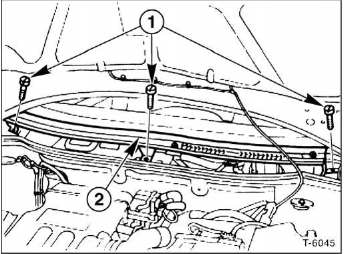

  • 3 Schrauben - 1 - aus dem windlaufgrill - 2 - herausdrehen.
  • Rechts und links außen unter den windlaufgrill fassen und kunststoffhaken nach oben aus dem windlaufgrill herausdrücken.

Windlaufgrill aus- und einbauen

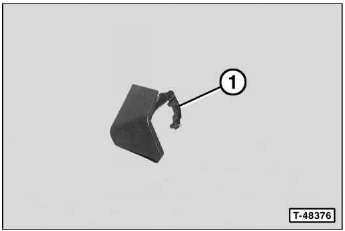

Hinweis: an den außenseiten greifen gummidichtungen in den windlaufgrill ein, die durch kunststoffhaken - 1 - in bohrungen am windlaufgrill fixiert werden.

  • Windlaufgrill nach unten drücken, um haltezungen unter der windschutzscheibe hervorziehen zu können.
  • Windlaufgrill an der beifahrerseite vorsichtig nach oben biegen und unter dem scharnier der motorhaube hervorziehen.

    Motorhaube dabei gegebenenfalls von einem helfer etwas absenken lassen.

  • In gleicher weise auf der fahrerseite verfahren, dabei die scheibenwischerwelle aus dem windlaufgrill ziehen.
  • Windlaufgrill nach vorne von der windschutzscheibe wegziehen.
