Fiat Punto Betriebsanleitung | Öffnen
Gehen sie wie folgt vor:

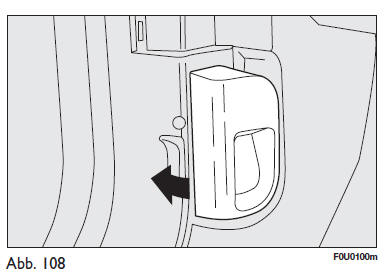

- Den hebel abb. 108 In pfeilrichtung ziehen;
- Den kleinen hebel a - abb. 109 Wie abgebildet ziehen;
- Die motorhaube anheben und gleichzeitig die stützstange d - abb. 110 Aus ihrer einrasthalterung lösen, anschlie.End das ende c - abb. 111 Der stange in die aufnahme e an der motorhaube einsetzen.
Zur beachtung vor dem anheben der haube vergewissern sie sich, dass die arme des scheibenwischers nicht hochgestellt sind.
