Der anstellwinkel muss geprüft beziehungsweise eingestellt werden, wenn die wischerblätter rubbeln oder geräusche machen. Erforderliches spezialwerkzeug: hazet 4851-1.

Prüfen

  • Windschutzscheibe mit wasser benetzen und wischerarme in endstellung laufen lassen. Dazu heckscheibenwischermotor etwa eine minute laufen lassen und über den schalter ausschalten.
  • Wischerblatt ausbauen, siehe entsprechendes kapitel.

Anstellwinkel fur wischerarme prufen/einstellen

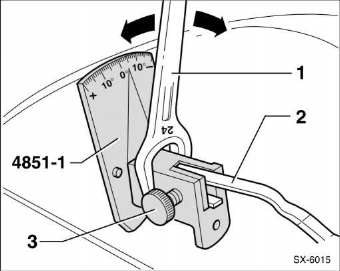

  • Wischerarm - 2 - hochklappen, werkzeug hazet 4851-1 aufschieben und mit schraube - 3 - festklemmen.
  • Wischerarm mit werkzeug vorsichtig auf die scheibe auflegen.

    Achtung: das werkzeug 4851-1 muss mit 3 punkten an der scheibe aufliegen.

  • Anstellwinkel am hazet-werkzeug ablesen und mit sollwert vergleichen.

Einstellen

  • Wischerarm von der scheibe abheben und hazet-werkzeug mit maulschlüssel - 1 - vorsichtig verdrehen. Dabei wischerarm am scharnier mit einer zange festhalten, um schäden am scharnier zu vermeiden.
  • Wischerarm vorsichtig zurückklappen und anstellwinkel überprüfen. Vorgang so oft wiederholen, bis an der skala der sollwert angezeigt wird.
  • Anschlie├čend hazet-werkzeug abnehmen und nochmals aufsetzen. Einstellwert prüfen, gegebenenfalls korrigieren.
  • Wischerarm einbauen, siehe entsprechendes kapitel.

Achtung: wischerarme aus kunststoff lassen sich auf diese weise nicht einstellen.
