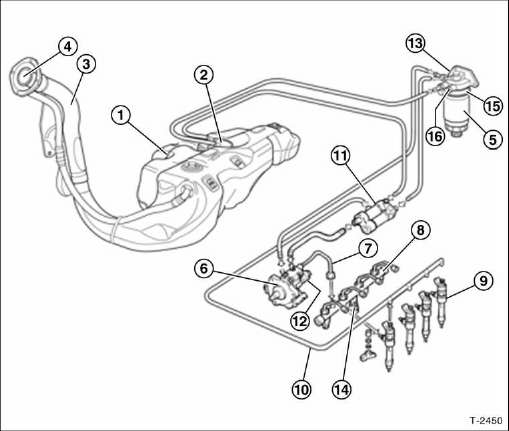

Kraftstoffbehalter/einspritzventile

  1. Kraftstoffvorratsbehälter (tank)
  2. Kraftstoffpumpe mit tankgeber die kraftstoffpumpe besitzt ein integriertes überdruckventil, welches bei 5 bar kraftstoffdruck öffnet.
  3. Einfüllstutzen
  4. Mehrfunktionsventil gleicht die unterschiedlichen druckverhältnisse im kraftstofftank
  5. Kraftstofffilter
  6. Hochdruckpumpe
  7. Kraftstoff-druckrohr lnnen-0:2 mm; außen-0:6 mm.
  8. Kraftstoff-verteilerrohr (common rail)
  9. Einspritzventil
  10. Rücklaufleitung der einspritzventile
  11. Niederdruck-rücklauf
  12. Druckregler
  13. Kraftstoff-temperaturfühler
  14. Kraftstoff-druckfühler
  15. Heizelement für kraftstoffvorwär-
  16. Thermoschalter
