Fiat Punto Reparaturanleitung | Radio aus- und einbauen
Ausbau
- Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.
Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

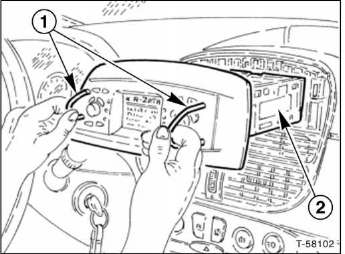

- Ausziehbügel - 1 - rechts und links in die öffnungen am radio - 2 - einführen.
- Radio - 2 - gleichmäßig aus dem radioschacht herausziehen.
- Steckverbindungen für stromversorgung, lautsprecher und antenne an der rückseite des radios herausziehen.
Einbau
- Steckverbindungen für stromversorgung, lautsprecher und antenne an der rückseite des radios anklemmen.
- Radio in den radioschacht schieben und einrasten lassen.
- Ausziehbügel entfernen.
- Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
