Fiat Punto Reparaturanleitung | Lautsprecher aus- und einbauen

Lautsprecher vorn

Ausbau

Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.

Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

Lautsprecher aus- und einbauen

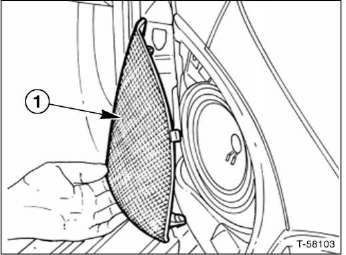

  • Lautsprechergitter -1- unten an der vorderen tür mit einem kunststoffkeil vorsichtig abhebein und abnehmen.

    Keil zuerst vorne ansetzen.

Lautsprecher aus- und einbauen

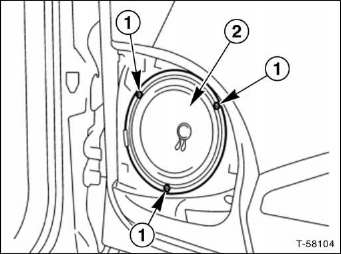

  • 3 Befestigungsschrauben - 1 - herausdrehen und lautsprecher - 2 - aus der vorderen tür herausziehen.
  • Elektrischen stecker vom lautsprecher abziehen.

Einbau

  • Elektrischen stecker an lautsprecher anschließen.
  • Lautsprecher in die vordertür setzen und festschrauben.
  • Lautsprechergitter in die türverkleidung setzen und vorsichtig eindrücken.
  • Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.

Hochtonlautsprecher vorn

Ausbau

  • Batterie-massekabel (-) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

Hochtonlautsprecher vorn

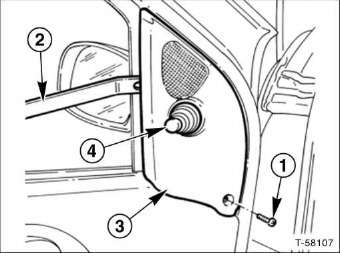

  • Wenn vorhanden, gummimanschette - 4 - von der manuellen spiegelverstellung abziehen. Schlitzschraube abdrehen.
  • Abdeckung abhebein und sicherungsschraube - 1 - herausschrauben.
  • Mit keil oder hebelwerkzeug - 2 - dreieckabdeckung -3- vom türrahmen abhebein. Werkzeug zuerst unten ansetzen.

Hochtonlautsprecher vorn

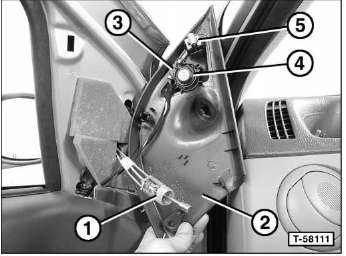

  • Wenn vorhanden, manuelle spiegelverstellung - 1 - aus der dreieckabdeckung - 2 - herausziehen.
  • Elektrischen stecker - 3 - vom hochtonlautsprecher - 4 - abziehen.
  • Hochtonlautsprecher durch drehen gegen den uhrzeigersinn aus der halterung lösen.

Einbau

  • Hochtonlautsprecher durch drehen im uhrzeigersinn in die halterung an der dreieckabdeckung einsetzen.
  • Elektrischen stecker am hochtonlautsprecher anklemmen.
  • Obere cliphaltefeder aus der bohrung am türrahmen ziehen und über die kunststoffnase - 5 - an der dreieckabdeckung drücken.
  • Wenn vorhanden, manuelle spiegelverstellung in die dreieckabdeckung setzen und mit der schlitzschraube befestigen.
  • Dreieckabdeckung an den türrahmen setzen, festdrücken und mit schraube sichern. Abdeckung über sicherungsschraube drücken.
  • Wenn vorhanden, gummimanschette über hebel der manuellen spiegelverstellung stülpen.
  • Batterie-massekabel (-) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.

Lautsprecher hinten

Ausbau

  • Batterie-massekabel (-) bei ausgeschalteter zündung ab klemmen. Achtung: dadurch werden elektronische spei eher gelöscht, wie zum beispiel der radiocode. Das ra dio kann anschließend nur durch die eingabe des richti gen codes oder durch die fachwerkstatt wieder in be trieb genommen werden. Vor dem abklemmen daher un bedingt den diebstahlcode ermitteln.
  • Heckklappe öffnen.
  • Hutablage ausbauen, siehe seite 231.

Lautsprecher hinten

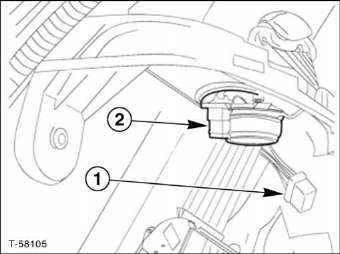

  • Elektrischen stecker - 1 - vom lautsprecher - 2 - in der lautsprecherkonsoie abziehen.
  • Lautsprecherabdeckung vorsichtig mit einem schraubendreher von der lautsprecherkonsole abhebein.

Lautsprecher hinten

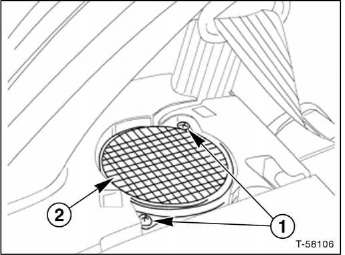

  • 2 Schrauben - 1 - von oben herausdrehen und lautsprecher - 2 - aus der lautsprecherkonsole herausziehen.

Einbau

  • Lautsprecher in die lautsprecherkonsole setzen und mit 2 schrauben befestigen.
  • Lautsprecherabdeckung über dem lautsprecher aufsetzen und in die halterung einrasten lassen.
  • Elektrischen stecker an lautsprecher anschließen.
  • Hutablage einbauen, siehe seite 231.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
