Fiat Punto Reparaturanleitung | Seitenverkleidung unten im fond aus- und einbauen
Fiat Punto Reparaturanleitung / Innenausstattung / Seitenverkleidung unten im fond aus- und einbauen
3-Türer
Ausbau
- Heckklappe und tür hinten öffnen.
- Hutablage ausbauen, siehe entsprechendes kapitel.
- Verkleidung türschweller ausbauen, siehe entsprechendes kapitel.
- Haltebügel für sicherheitsgurt vorn ausbauen, siehe entsprechendes kapitel.
- Rücksitz ausbauen, siehe entsprechendes kapitel.
- Schraube für lautsprecherkonsole herausschrauben.

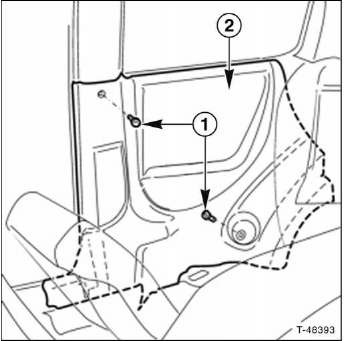

- Schrauben - 1 - herausdrehen und sicherheilsgurt aus der öffnung in der seitenverkleidung durchziehen.
- Dichtband anheben und vom türrahmen lösen.
- Hintere seitenverkleidung - 2 - aus den clip-halterungen lösen und ausbauen.
Einbau
- Hintere seitenverkleidung einsetzen und sicherheitsgurt durchziehen.
- Seitenverkleidung in clip-halterungen einrasten lassen und festschrauben.
- Lautsprecherkonsole festschrauben.
- Dichtband so am türrahmen anbringen, dass die gummilippe über der seitenverkleidung geführt wird.
- Rücksitz einbauen, siehe entsprechendes kapitel.
- Haltebügel für sicherheitsgurt vorn einbauen, siehe entsprechendes kapitel.
- Verkleidung türschweiler einbauen, siehe entsprechendes kapitel.
- Hutablage einbauen, siehe entsprechendes kapitel.
