Fiat Punto Reparaturanleitung | Steckverbinder trennen

Achtung: zum trennen der steckverbindung nicht an den kabeln ziehen, sondern am stecker selbst. Zuvor schließsicherung des steckers lösen.

Steckverbinder trennen

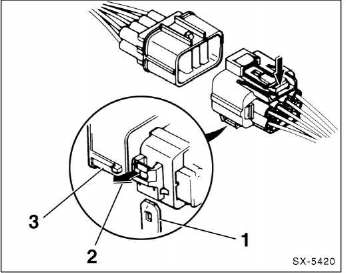

  • Manche steckverbinder sind mit einem haltebügel - 1 - an der karosserie- oder den unterschiedlichsten bauteilen befestigt. Zum lösen der verbindung muss das gegenstück am stecker in pfeilrichtung - 2 - aufgebogen werden, so dass der stecker vom haltebügel abgenommen werden kann.
  • Rasthaken - 3 - zum lösen der steckverbindung eindrücken.

    Bei manchen steckern muss der rasthaken auch angehoben werden.
