Fiat Punto Reparaturanleitung | Türverkleidung vorn aus- und einbauen

Fiat Punto Reparaturanleitung / Karosserie außen / Türverkleidung vorn aus- und einbauen

Ausbau

  • Türfenster öffnen.
  • Abdeckung für spiegelverstellung ausbauen, siehe seite 230.

Türverkleidung vorn aus- und einbauen

  • Manuelle fensterbetätigung: fensterkurbel - 1 - und ring - 2 - mit einem keil - 3 - v o n der kurbelachse abdrücken.

T?Rverkleidung vorn aus- und einbauen

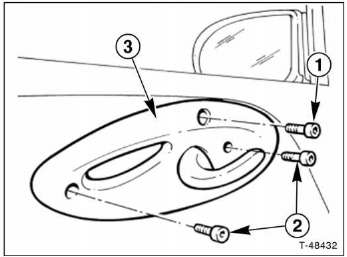

  • Abdeckkappe für die obere schraube - 1 - aus blende - 3 - des innentürgriff heraushebeln.
  • Schrauben - 1 - und - 2 - herausdrehen und türgriffblende abnehmen.

T?Rverkleidung vorn aus- und einbauen

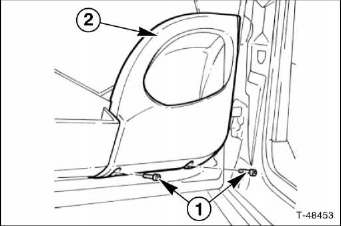

  • Falls vorhanden: ablagefach vorn - 2 - abschrauben - 1 - .
  • Falls vorhanden: lautsprecher ausbauen, siehe seite 93.

T?Rverkleidung vorn aus- und einbauen

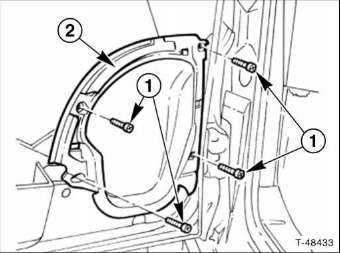

  • Halterahmen - 2 - von der türverkleidung abschrauben -1 -.

T?Rverkleidung vorn aus- und einbauen

  • Türknopf-1-herausschrauben.
  • Abdeckkappe - 2 - über der schraube heraushebeln.
  • Schrauben - 3 - herausdrehen.
  • Türverkleidung - 4 - mit kunststoffkeil - 5 - oder lösezange, zum beispiel hazet 799-4, vom türinnenblech abdrücken.

    Dabei werkzeug am clip ansetzen.

T?Rverkleidung vorn aus- und einbauen

  • Wasserabweisfolie - 1 - vorsichtig an der klebestelle - 2 - abziehen und mit der kleibeseite nach oben ablegen.

    Achtung: wasserabweisfolie nach abziehen immer ersetzen, da der kleber die folie danach nicht mehr sicher hält.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Manuelle fensterbetätigung: fensterkurbel mit ring bei hochgekurbeltem fenster so auf die achse aufdrücken, dass die kurbel in einem winkel von 30 nach hinten zeigt.

Türverkleidung hinten

Ausbau

Hinweis: der aus- und einbau erfolgt auf ähnliche weise wie an der vordertür.

  • Fensterkurbel und ring mit einem keil von der kurbelachse abdrücken.

Türverkleidung hinten

  • Türinnengriff-1-abschrauben.
  • Türknopf - 2 - herausschrauben.
  • Abdeckkappe - 3 - heraushebeln und schrauben - 4 - herausdrehen.
  • Türverkleidung - 5 - mit einem geeignetem werkzeug -6- ablösen
  • Wasserabweisfolie vorsichtig abziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
