Heckklappenschloss

Ausbau

  • Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

  • Heckklappenverkleidung ausbauen, siehe entsprechendes kapitel.

Heckklappenschloss/schlieÿzylinder aus- und einbauen

  • Einbauposition des schlosses - 2 - durch markierungen mit einem filzschreiber kennzeichnen.
  • Schrauben - 1 - herausdrehen und schloss - 2 - von der heckklappe lösen.
  • Steckverbindung für zentralverriegelung abklemmen und heckklappenschloss ausbauen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
  • Heckklappenschloss mit 10 nm festschrauben.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.

Schließzylinder

Ausbau

  • Heckklappenschloss ausbauen.

Heckklappenschloss/schlieÿzylinder aus- und einbauen

  • Schraube - 1 - herausdrehen und schließzylindergehäuse - 2 - aus dem heckklappenschloss - 3 - herausziehen.

Heckklappenschloss/schlieÿzylinder aus- und einbauen

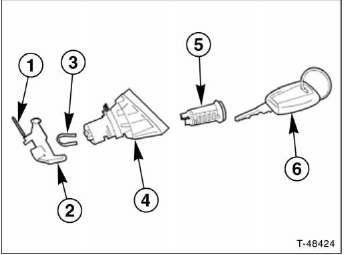

  • Sicherungsstift - 1 - aus dem betätigungshebel - 2 - herausziehen und hebel vom schließzylindergehäuse - 4 - trennen.
  • Schlüssel - 6 - in den schließzylinder - 5 - stecken.
  • Halteklammer - 3 - abziehen und schließzylinder mit dem schlüssel aus dem gehäuse - 4 - herausziehen.

Einbau

  • Der einbau erfolgt in umgekehrter ausbaureihenfolge.
