Fiat Punto Reparaturanleitung | 1,2-1-16V-benzinmotor

Da zum ausbau des zylinderkopfes der zahnriemen ausgebaut werden muss, werden nur einige hinweise gegeben.

Ausbau des nockenwellengehäuses

1,2-1-16V-benzinmotor

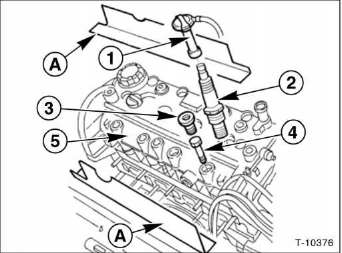

  • Zündkerzenstecker - 1 - abziehen und zündkerzen - 2 - ausbauen, siehe seite 27.
  • Stopfen - 3 - herausschrauben. Darunter liegende schrauben - 4 - herausdrehen.
  • Nockenwellengehäuse - 5 - leicht anheben und stö├čelhalter fiat-1.860.988.00 - A - einsetzen.
  • Nockenwellengehäuse mit dichtung abnehmen.

Einbau-hinweise

Die höhe des zylinderkopfes muss mindestens 77 +- 0,2 mm betragen, sonst zylinderkopf ersetzen.

  • Die zylinderkopfschrauben werden nach derselben anzugsmethode wie beim 1,2-1-8v-motor angezogen.
  • Neue dichtung für nockenwellengehäuse auflegen.
  • Nockenwellengehäuse aufsetzen und stö├čelhalter herausnehmen.
  • Nockenwellengehäuse über kreuz mit 15 nm anschrauben.
  • Stopfen einschrauben und mit 15 nm anziehen.
  • Zündkerzen einschrauben und mit 25 nm anziehen.
  • Zündkerzenstecker aufschieben.
