Fiat Punto Reparaturanleitung | 1,2-L-8v-motor

Ausbau

  • Batterie-massekabel ( - ) bei ausgeschalteter zündung abklemmen.

    Achtung: dadurch werden elektronische speicher gelöscht, wie zum beispiel der radiocode. Das radio kann anschließend nur durch die eingabe des richtigen codes oder durch die fachwerkstatt wieder in betrieb genommen werden. Vor dem abklemmen daher unbedingt den diebstahlcode ermitteln.

1,2-L-8v-motor

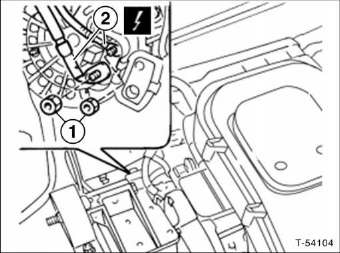

  • Deckel der klemmendose hochklappen, muttern - 1 - abschrauben und elektrische leitungen (b+ und d+) - 2 - vom generator abklemmen.

1,2-L-8v-motor

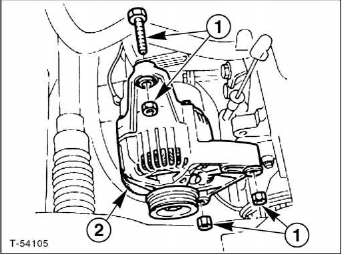

  • Befestigungsmuttern und -schrauben - 1 - am generator - 2 - lösen.
  • Keilrippenriemen entspannen und ausbauen, siehe seite 167.
  • Befestigungsmuttern - 1 - abschrauben und generator - 2 - aus dem motorraum herausziehen.

Einbau

  • Generator einsetzen und mit befestigungsmuttern und -schrauben am motorblock anschrauben.
  • Keilrippenriemen einbauen und spannen, siehe seite 167.
  • Befestigungsmuttern und -schrauben festziehen. Anzugsmomente m1 oer-schraube: 50 nm, m12er-schraube: 80 nm.
  • Elektrische leitungen (b+ und d+) am generator anschrauben, muttern festziehen und deckel der klemmendose schließen.
  • Batterie-massekabel ( - ) bei ausgeschalteter zündung anklemmen, diebstahlcode für das autoradio eingeben und zeituhr einstellen.
