Fiat Punto Reparaturanleitung | Hinterachse
Die torsions-hinterachse des punto besteht aus zwei längslenkern, die durch einen querträger (hinterachsträger) verbunden sind.
Die abfederung der karosserie übernehmen zwei schraubenfedern.
Die separaten teleskopstoßdämpfer sitzen platzsparend hinter den schraubenfedern. Durch die kompakte achskonstruktion mit getrennt eingebauten federn und stoßdämpfern wird das platzangebot im gepäckraum nicht beeinträchtigt.
Die hinterachse ist wartungsfrei.

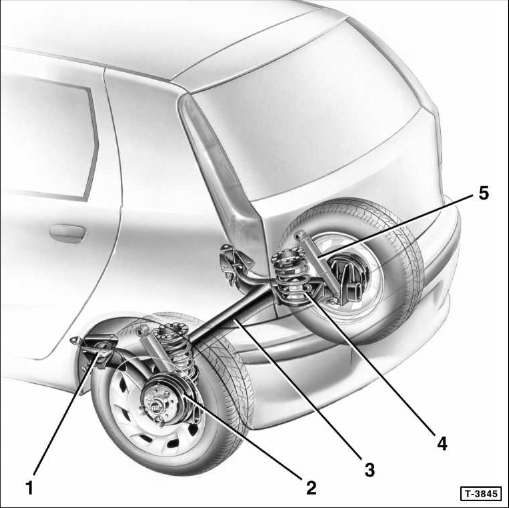

- Haltebügel
- Bremstrommel
- Hinterachsträger
- Schraubenfeder
- Stoßdämpfer

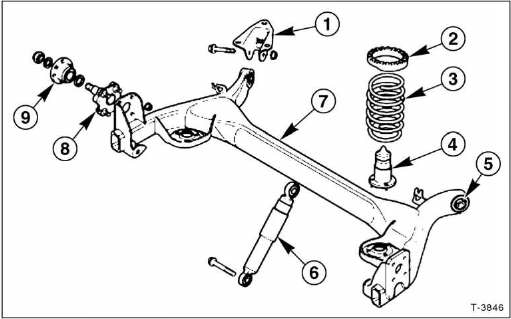

- Haltebügel hinterachse an aufbau.
- Gummistützring oben
- Schraubenfeder
- Anschlagpuffer
- Hinterachslager
- Stoßdämpfer
- Hinterachsträger
- Achsschenkel
- Radnabe
