Spezialwerkzeug ist nicht erforderlich.

Erforderliche verschleißteile:

  • Filtereinsatz.

1,2-L-8v-motor

Ausbau

1,2-L-8v-motor

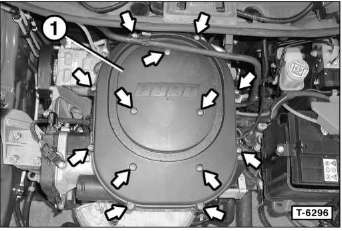

  • 13 Kreuzschlitzschrauben -pfeile- herausdrehen und luftfilterdeckel - 1 - abheben.

1,2-L-8v-motor

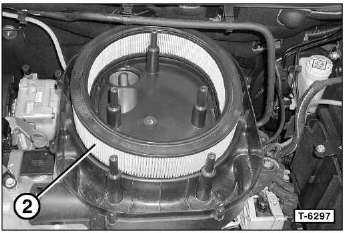

  • Filtereinsatz - 2 - herausnehmen.
  • Filtergehäuse innen mit sauberem lappen auswischen.

Einbau

  • Neuen filtereinsatz in die führung im luftfiltergehäuse einsetzen.
  • Luftfilterdeckel auflegen und anschrauben.

Speziell 1,2-1-16v-motor

Speziell 1,2-1-16v-motor

  • Schrauben - 1 - herausdrehen.
  • Luftfilterdeckel - 2 - mit filtereinsatz - 3 - abnehmen. Hinweis: der luftschlauch - 4 - muss nicht abgebaut werden.
  • Filtereinsatz aus dem deckel herausnehmen.

Speziell 1,8-/1,9-l-motor

Speziell 1,8-/1,9-l-motor

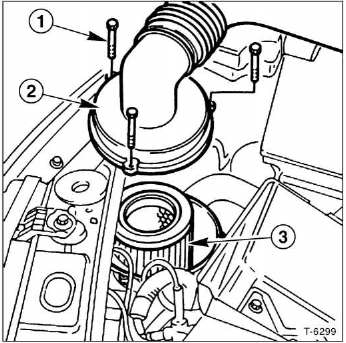

  • Schrauben-1-herausdrehen.
  • Luftfilterdeckel - 2 - hochheben und mit angeschlossenem schlauch zur seite legen
  • Filtereinsatz - 3 - herausnehmen.
